Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs). Weitere Informationen zu den parametrisierten Modellen und Blöcken finden Sie im Short Video Tutorial - SVT 010. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt .

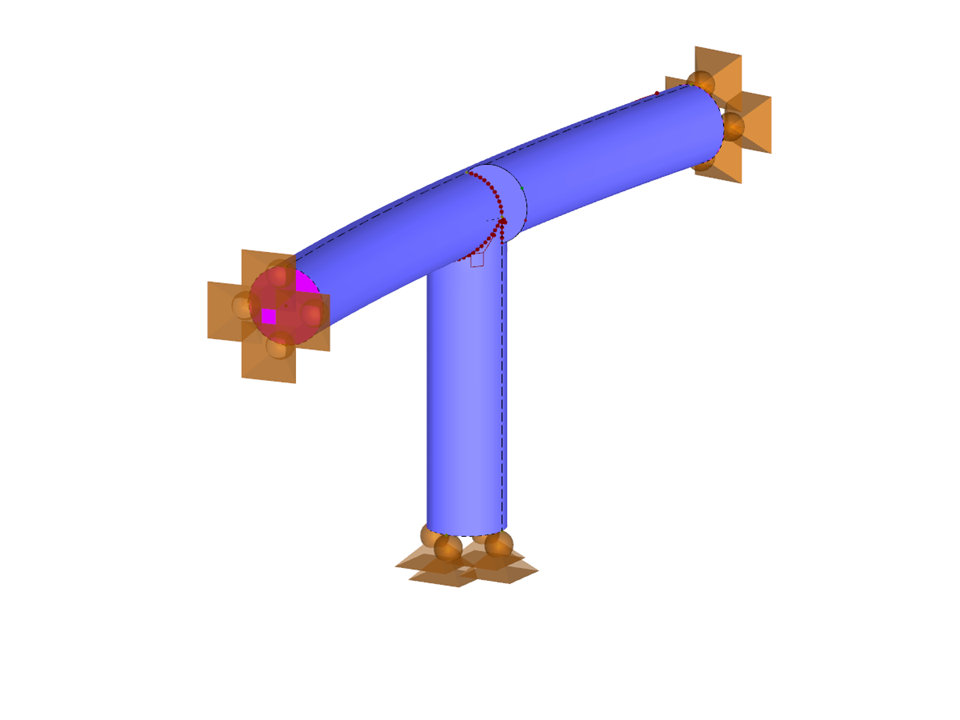

T-Verbindung mit 3 Rohren
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 21 |
| Anzahl Linien | 13 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 11 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 0,065 t |
| Abmessungen | 0,511 x 1,900 x 0,952 m |
| Programmversion | 5.23.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
