RFEM – Online-Handbuch Flächen

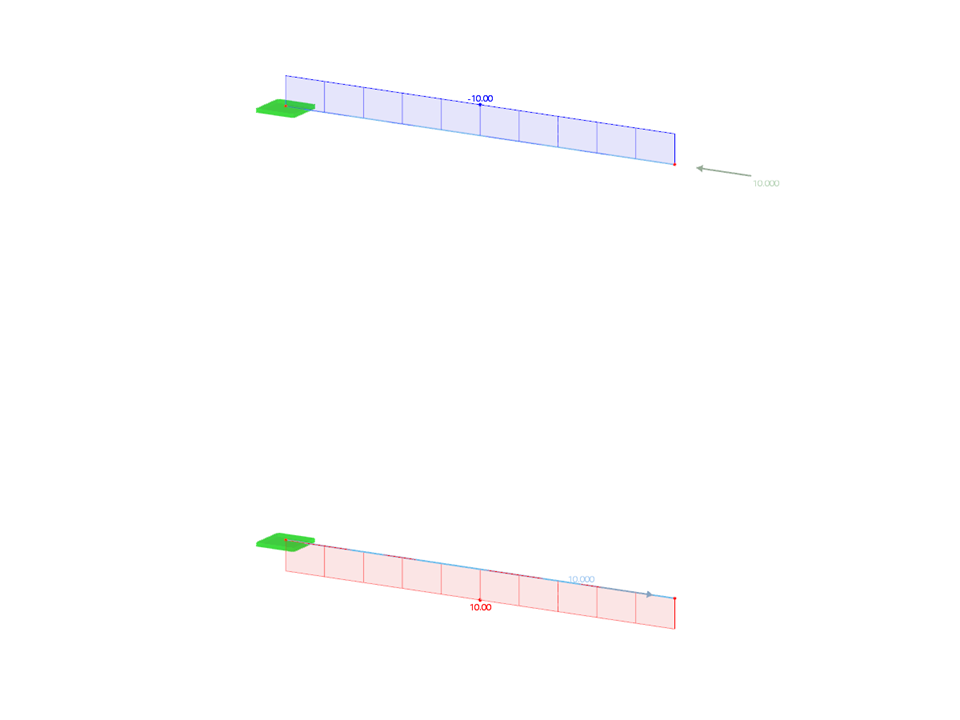

Modelle der Kragträger für FAQ 005085 | Farben für Druck und Zug
Kragträger
| Anzahl Knoten | 4 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,072 t |
| Abmessungen | 1,000 x 1,000 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
