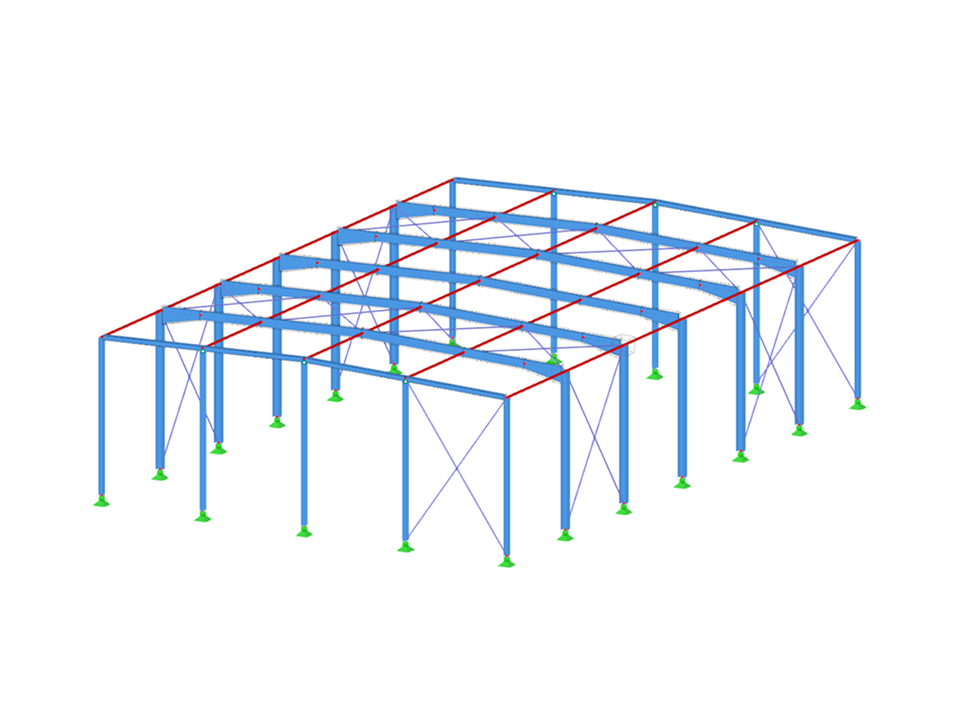

Stahlhalle
Anzahl Knoten | 71 |
Anzahl Linien | 116 |
Anzahl Stäbe | 116 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 11 |
Anzahl Lastkombinationen | 32 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 17,474 t |
Abmessungen (metrisch) | 23,000 x 14,419 x 50,000 m |
Abmessungen (imperial) | 75.46 x 47.31 x 164.04 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
