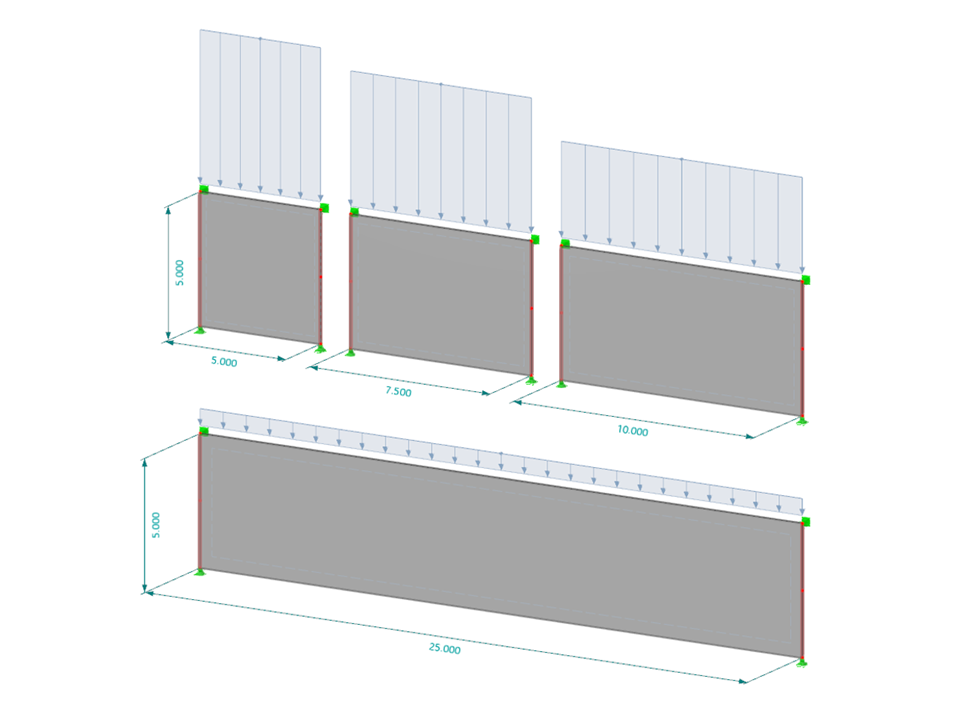

Modell zur Darstellung der Bemessung von wandartigen Trägern in RFEM 6
Wandartiger Träger
Anzahl Knoten | 24 |
Anzahl Linien | 20 |
Anzahl Stäbe | 4 |
Anzahl Flächen | 4 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 1 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 356,250 t |
Abmessungen | 25,000 x 12,000 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Bei der Bauteilbemessung im Stahlbetonbau ist jedoch häufig die Bemessung von wandartigen Trägern notwendig, da diese für Fenster- und Türstürze, Über- und Unterzüge, Deckensprung-Verbindungen sowie Rahmensysteme verwendet werden.
Die Ergebnisse für Stäbe können grafisch über die Navigator-Kategorie Stabendgelenke angezeigt werden. Die numerischen Stabendgelenkergebnisse finden Sie in der Tabellen-Kategorie Ergebnisse stabweise. Zur Analyse und Dokumentation von Verformungs- und Kraftergebnissen im Bereich der Stabendgelenke sind die Tabellen Stabendgelenke Verformungen und , Stabendgelenke Kräfte vorhanden.
Die Tabelle listet die Verformungen und Kräfte eines jeden Stabes für die Stellen auf, die im Ergebnistabellen-Manager festgelegt sind. Dort können Sie auch steuern, welche Extremwerte ausgegeben werden.
In der Gebrauchstauglichkeitskonfiguration lassen sich verschiedene Bemessungsparameter der Querschnitte anpassen. Der angesetzte Querschnittszustand für den Verformungs- und Rissbreitennachweis kann hier gesteuert werden.
Dabei sind folgende Einstellungen aktivierbar:
- Risszustand berechnet aus zugehöriger Last
- Risszustand ermittelt als Umhüllende aus allen GZG-Bemessungssituationen
- Gerissener Querschnittszustand - Lastunabhängig
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Bei der Antwortspektrumsanalyse von Gebäudemodellen können Sie die Empfindlichkeitsbeiwerte für die horizontalen Richtungen je Geschoss tabellarisch ausgeben.
Mit diesen Kennzahlen ist es möglich, die Empfindlichkeit gegenüber Stabilitätseffekten zu interpretieren.
