RFEM – Online-Handbuch Flächen

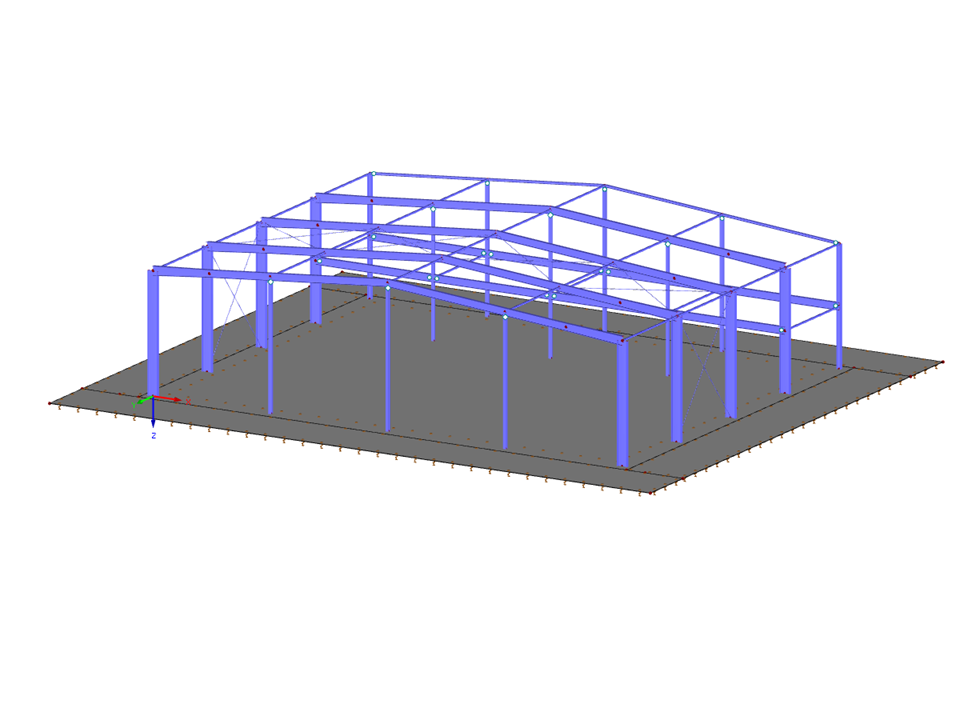

Modell Bettungskragen
| Anzahl Knoten | 76 |
| Anzahl Linien | 118 |
| Anzahl Stäbe | 102 |
| Anzahl Flächen | 5 |
| Anzahl Lastfälle | 10 |
| Anzahl Lastkombinationen | 18 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 495.199 t |
| Abmessungen | 32.000 x 27.000 x 7.094 m |
| Programmversion | 5.27.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
