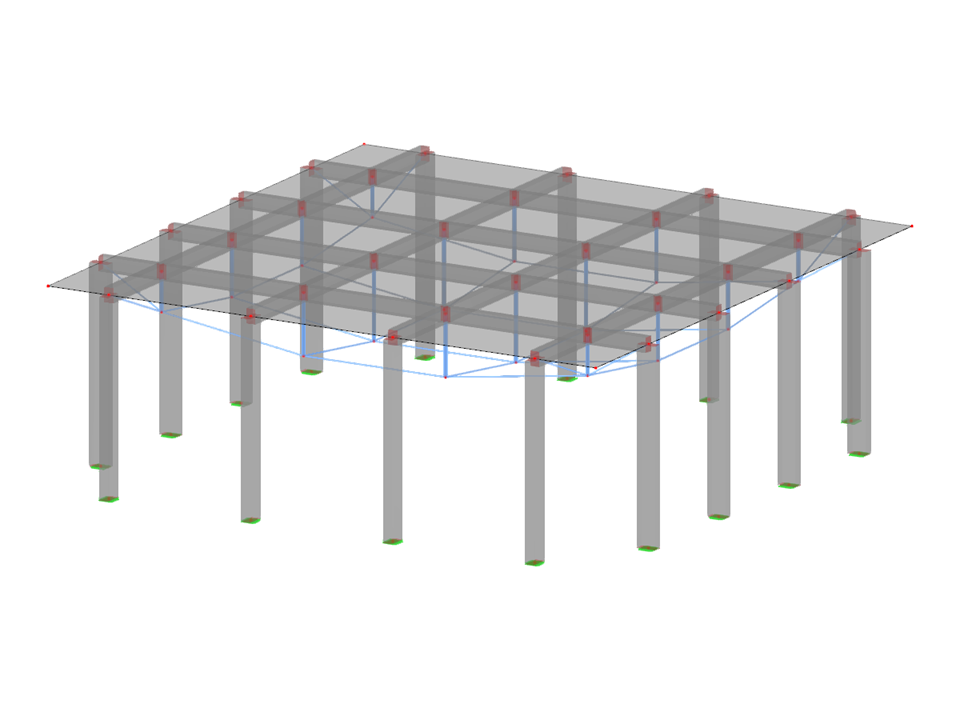

Hybridbausystem | Überlagerungssystem | Überlagerung der im Querschnitt und Form aktiven Tragwerkssysteme | Seilgestüztes Trägerraster | Der Untergurt ist eine Parabel
HSS004 | Hybridbausystem
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 68 |
| Anzahl Linien | 108 |
| Anzahl Stäbe | 104 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 214,298 t |
| Abmessungen | 18,000 x 6,000 x 18,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
