Hybridbausystem | Überlagerungssystem | Überlagerung der im Querschnitt und Form aktiven Tragwerksysteme | Seilgestützte Gelenkrahmen | Seilgestützter Zweigelenk-Polygonrahmen

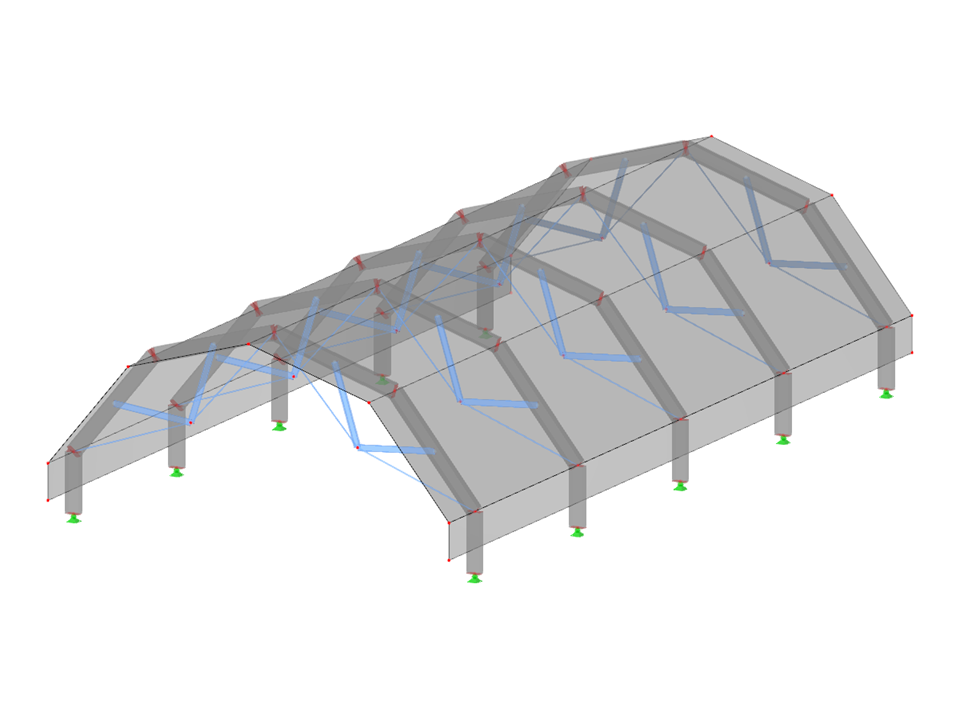

HSS006-b | Hybridbausystem
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 79 |
| Anzahl Linien | 89 |
| Anzahl Stäbe | 70 |
| Anzahl Flächen | 6 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 409,989 t |
| Abmessungen | 18,000 x 8,500 x 36,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
