Hybridbausystem | Überlagerungssystem | Überlagerung der im Querschnitt und Form aktiven Tragwerksysteme | Seilgestützte Gelenkrahmen | Beidseitig seilgestützte Zweigelenkrahmen

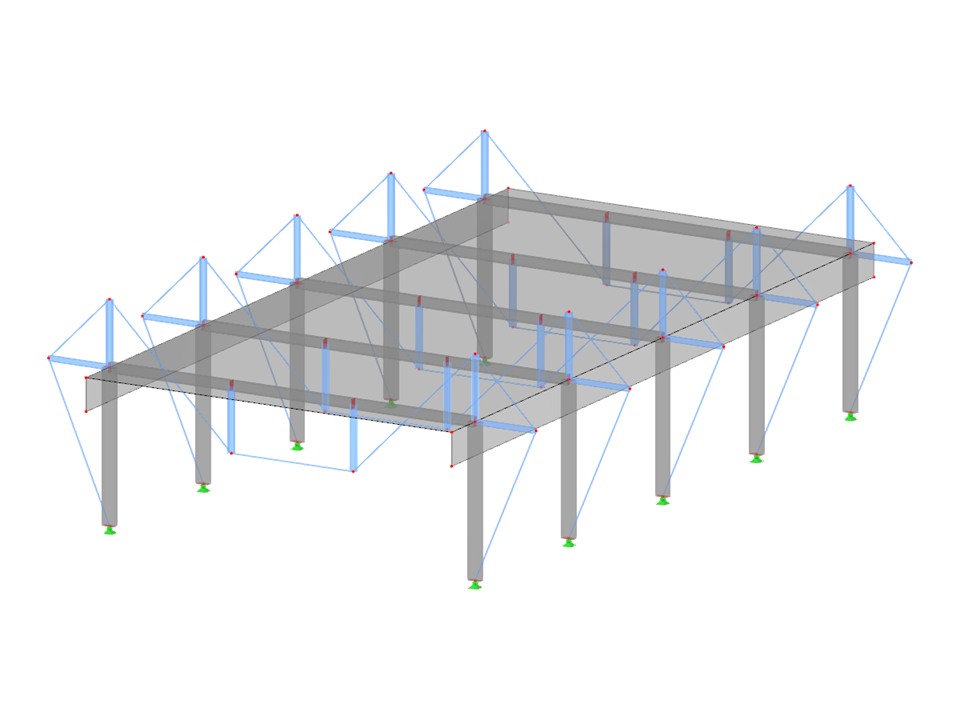

HSS008-b | Hybridbausystem
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 68 |
| Anzahl Linien | 100 |
| Anzahl Stäbe | 90 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 389,698 t |
| Abmessungen | 24,000 x 10,000 x 36,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
