Laden Sie hier das Modell einer Membran- und Seilnetzstruktur herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.

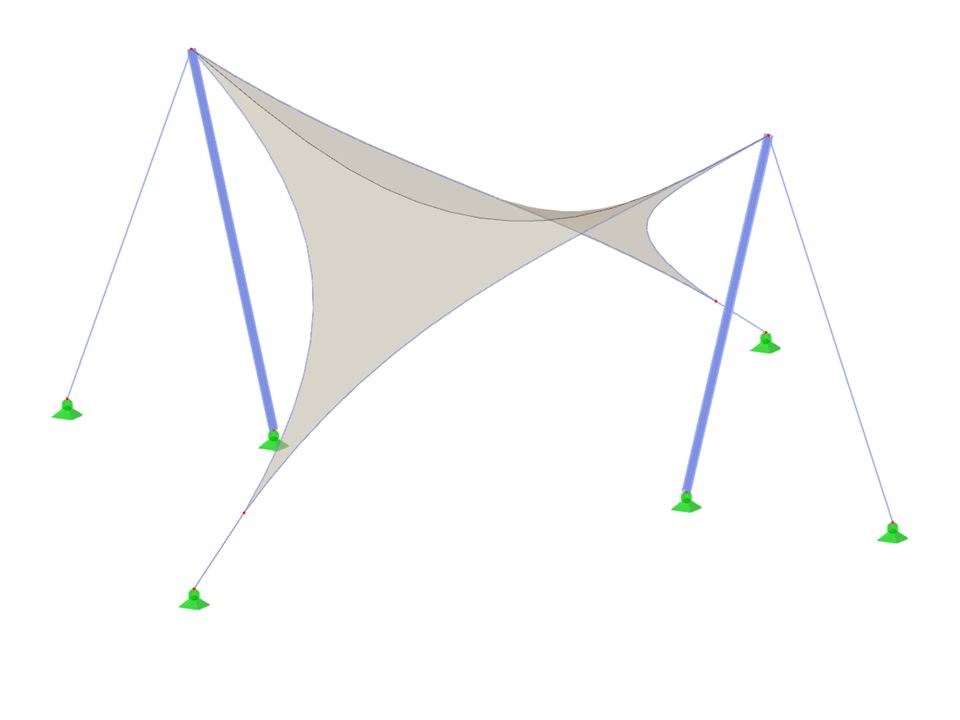

TMS053 | Membran- und Seilnetzstruktur
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 10 |
| Anzahl Linien | 11 |
| Anzahl Stäbe | 10 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,170 t |
| Abmessungen | 10,000 x 4,000 x 12,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
