RFEM – Online-Handbuch Flächen

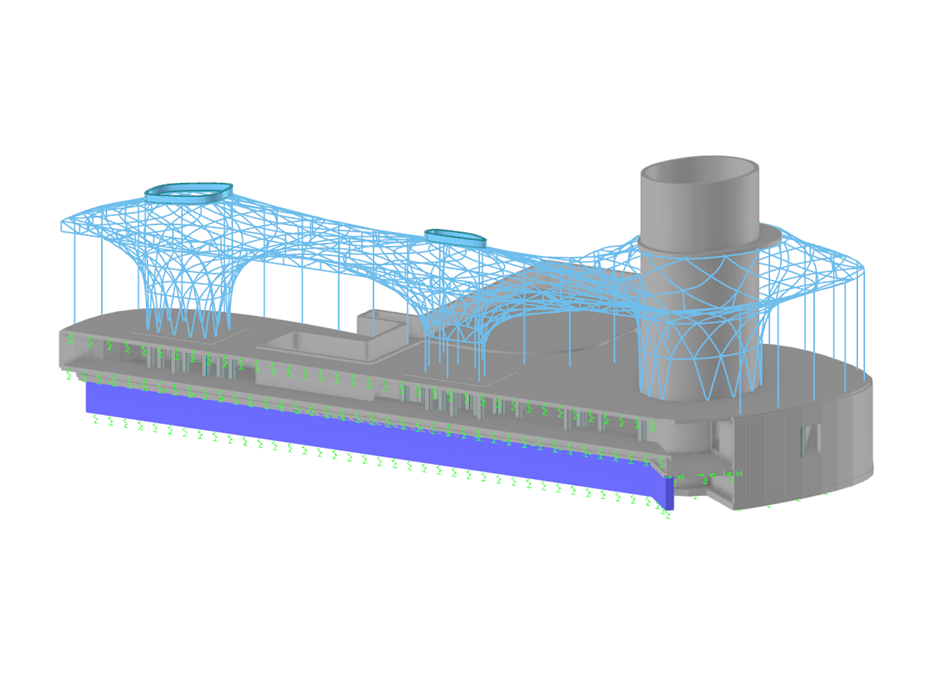

RFEM-Modell des Frei- und Hallenbad AQUAtherm Straubing | © Baumruck + Oswald
Frei- und Hallenbad AQUAtherm Straubing
| Anzahl Knoten | 6946 |
| Anzahl Linien | 2748 |
| Anzahl Stäbe | 1753 |
| Anzahl Flächen | 120 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2589.794 t |
| Abmessungen | 47.333 x 18.505 x 27.776 m |
