RFEM – Online-Handbuch Flächen

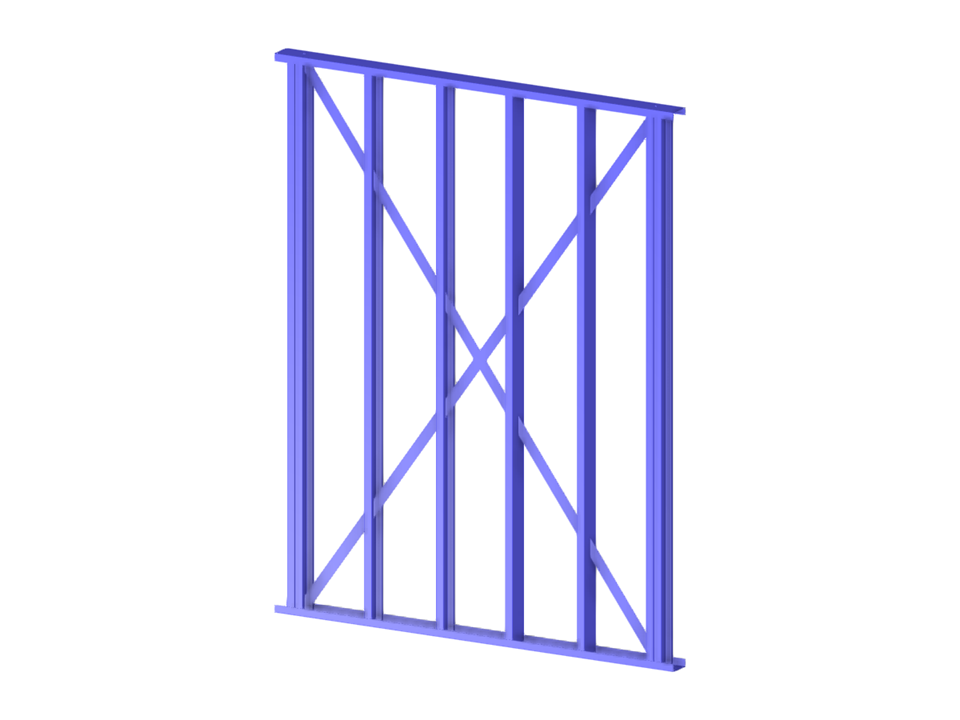

Parametrisierung der Geometrie einer Stahlrahmenplatte, die seitlich durch diagonale Kreuzverstrebungen gemäß Barcelona-Barbieri-Katalog ausgesteift ist.
Model created by the Dlubal Latam engineering team. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Stahlrahmenplatte
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 16 |
| Anzahl Linien | 10 |
| Anzahl Stäbe | 10 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,060 t |
| Abmessungen | 2,000 x 2,500 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
