204x

11x

004772

28. Februar 2024

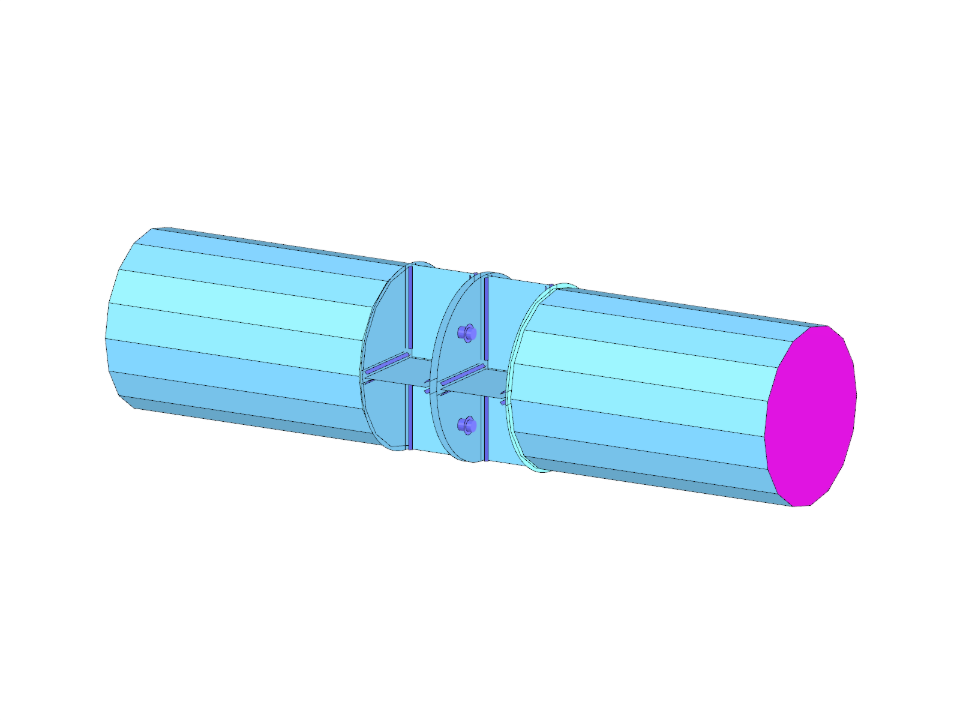

Geschraubte bündige Stirnplattenverbindung für Rundrohre

Modell verwendet in

(0)

0 von 5 Sternen

5 Sterne		0
4 Sterne		0
3 Sterne		0
2 Sterne		0
1 Stern		0

Stirnplattenverbindung

Dateiversion

Anzahl Knoten	764
Anzahl Linien	718
Anzahl Stäbe	272
Anzahl Flächen	83
Anzahl Volumenkörper	0
Anzahl Lastfälle	4
Anzahl Lastkombinationen	0
Anzahl Ergebniskombinationen	0
Gesamtgewicht	0.056 t
Abmessungen	0.956 x 0.240 x 0.240 m

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
