Add-On Mehrschichtige Flächen

Dieses Handbuch beschreibt das Add-On Mehrschichtige Flächen für das Programm RFEM 6. Es eignet sich für die Berechnung von Brettsperrholz, Glasflächen (Verbund- und Isolierglas) oder Faser-Kunststoff-Verbunden. Auch im Betonbau, Leichtbau oder Elementbau lässt es sich verwenden, um Schichtenelemente zu analysieren. Zusätzlich ist unter dem Add-On auch der Dickentyp Balkenscheibe möglich. Mit der Balkenscheibe ist die Definition eines 3D Objekts möglich, welches aus Stäben und Flächen besteht. Ein Beispiel hierfür wäre eine Holztafelbauwand.

Möglichkeiten für Schichtenmodelle

Die Schichten können mit der aus RFEM bekannten Materialbibliothek erstellt oder als benutzerdefinierter Aufbau frei definiert werden. Da die Parameter mehrschichtiger Flächen auch in anderen Add-Ons wie beispielsweise Spannungs-Dehnungs-Berechnung oder Holzbemessung Verwendung finden, wird im Rahmen dieses Handbuchs auf diese Add-Ons ebenfalls eingegangen. Die vollständige Beschreibung dieser Bemessungs-Add-Ons finden Sie in den jeweiligen Handbüchern.

Für die Schichten lassen sich beliebige Materialmodelle definieren. Auch eine Kombination von Materialmodellen – wie isotrope und orthotrope Materialien – ist möglich. Zwischen den Schichten können lineare oder nichtlineare Kopplungsbedingungen vorgegeben werden. Orthotrope Materialien werden in den Einzelschichten mit dem Winkel β richtungsbezogen angesetzt.

Add-On Mehrschichtige Flächen aktivieren

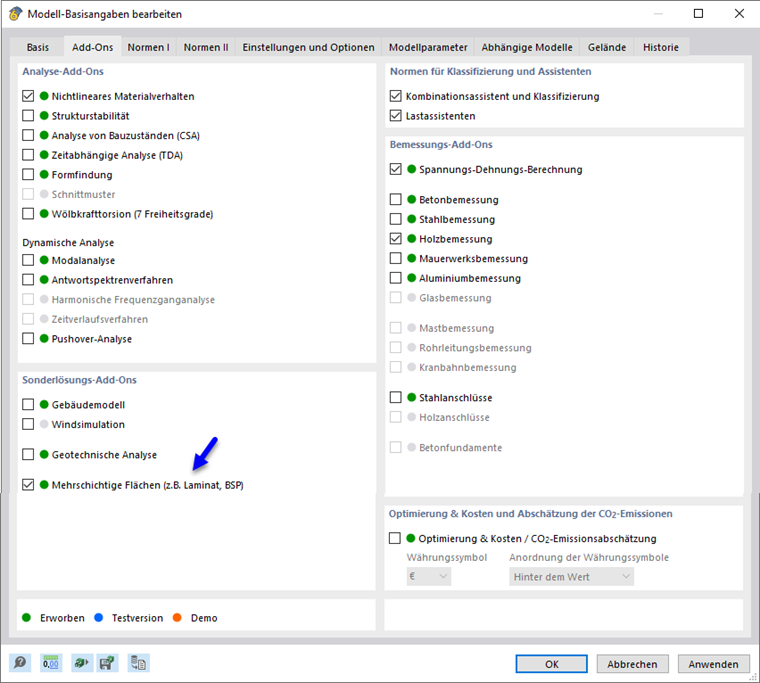

Sie können die Nutzung des Sonderlösungs-Add-Ons Mehrschichtigen Flächen im Register Add-Ons der 'Modell-Basisangaben' aktivieren oder deaktivieren.

Ein grüner Punkt vor der Bezeichnung des Add-Ons bedeutet, dass bei Ihnen eine Lizenz vorhanden ist. Ein oranger oder blauer Punkt weist darauf hin, dass Sie das Add-On nur als Demo- beziehungsweise Testversion verwenden können und der Funktionsumfang eingeschränkt ist.

Wenn Sie das Sonderlösungs-Add-On aktiviert haben, erweitert sich die Benutzeroberfläche um neue Einträge im Navigator, den Tabellen und den Dialogen. Damit sind die Parameter der mehrschichtigen Flächen vollständig in die Benutzeroberfläche des Programms RFEM integriert.
