Eingabe

Sie können die Parameter mehrschichtiger Flächen zum einen für die Dicken, zum anderen für die Materialien festlegen.

Dicken

Wenn bei den Modell-Basisangaben das Add-On Mehrschichtige Flächen aktiviert ist, steht für die Dicken von Flächen zusätzlich der Dickentyp Schichten zur Auswahl.

01 Dickentyp 'Schichten' auswählen

Schichten

Mit dem Festlegen des Dickentyps 'Schichten' wird das Register Schichten verfügbar. Hier können Sie die Aufbauten beliebiger Schichten definieren.

02 Schichten definieren

Schichtenaufbau in Bibliothek auswählen

Über die Schaltfläche haben Sie Zugriff auf eine Bibliothek mit Schichtenaufbauten, die verschiedene Hersteller von Brettsperrholz im Programm führen.

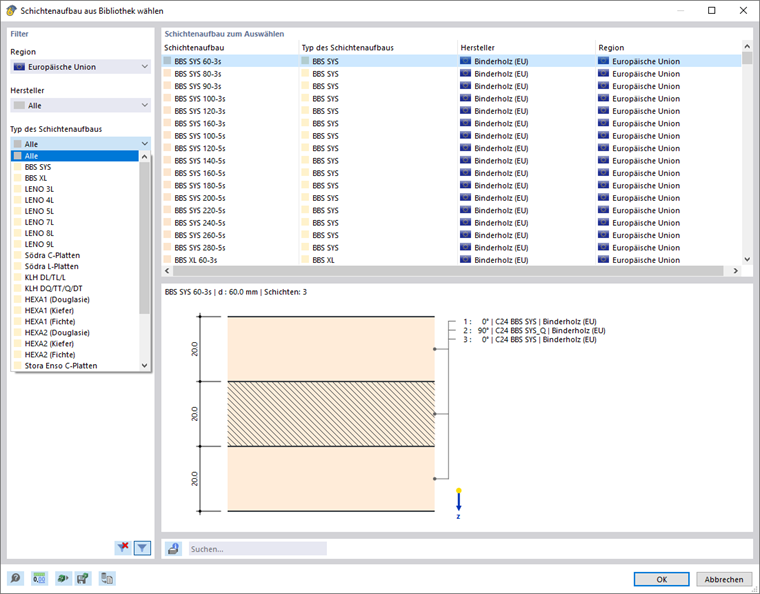

04 Schichtenaufbau in Bibliothek auswählen

Sie können die aus anderen Bibliotheken gewohnten Filtermöglichkeiten sowie die Suchfunktionen nutzen, um den geeigneten Typ auszuwählen.

Schichtenaufbauten speichern

Manuell erstellte Schichtenzusammenstellungen lassen sich in einer Datenbank speichern. Nutzen Sie hierzu die Schaltfläche . Geben Sie dann einen Namen für die Vorlage an.

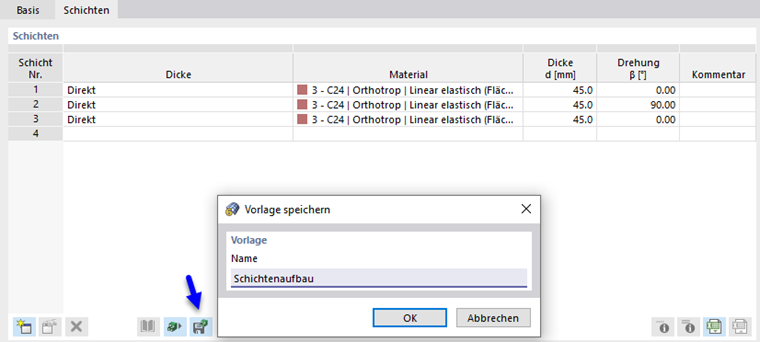

06 Schichtenaufbau als Vorlage speichern

Die Schichtenaufbauten inklusive Steifigkeitsreduktionen werden lokal auf dem Rechner gespeichert. Bei der Standardinstallation finden Sie diese Datei mit dem Namen thickness_layers.bin im Verzeichnis C:\Users\"Benutzername"\AppData\Local\Dlubal\RFEM6_6.xx\configs. Sie können die Datei auf andere Rechner kopieren. So brauchen Sie benutzerdefinierte Aufbauten nur einmal erstellen.

Zusätzlich werden die Schichtenaufbauten auch in den GUI-Einstellungen gespeichert und können dort entsprechend exportiert werden. Dies ist im Kapitel Farbe und Darstellungsart von Objekten anpassen des RFEM-Handbuchs beschrieben.

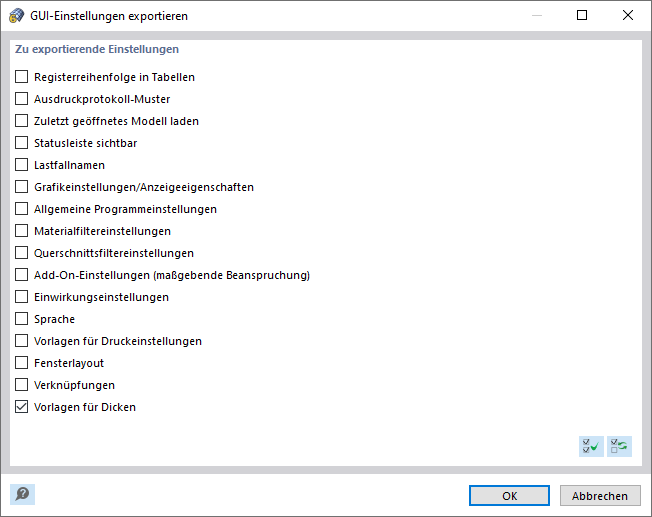

07 GUI-Einstellungen exportieren (Dicken)

Steifigkeitsreduzierung

Insbesondere bei der Berechnung von Brettsperrholz ist die Möglichkeit einer Steifigkeitsreduzierung wichtig. In der FAQ 004119 wird dies für die Drill- und Scheibenschubsteifigkeiten erläutert. Das Register Steifigkeitsreduzierung wird verfügbar, wenn Sie im Register 'Basis' das Kontrollfeld 'Steifigkeitsreduzierung' anhaken (siehe Abschnitt 'Optionen' im Bild Dickentyp 'Schichten' auswählen).

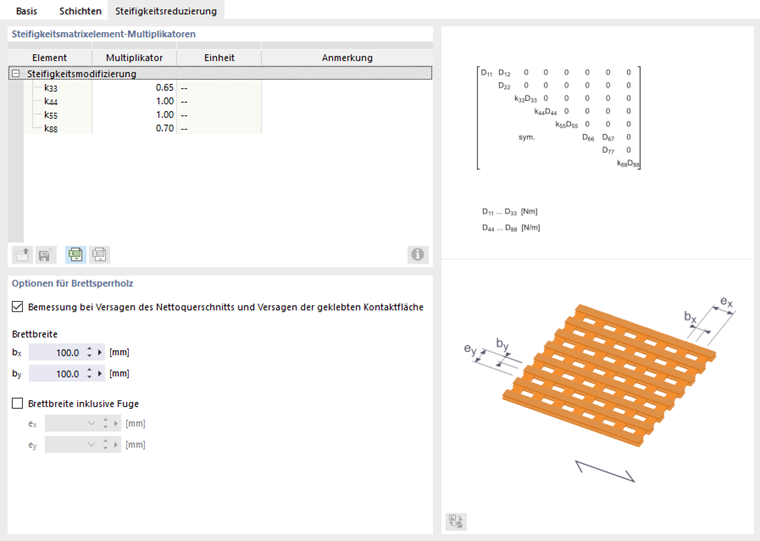

08 Steifigkeitsreduzierung definieren

Materialien

Die Materialien können Sie wie gewohnt in der Materialbibliothek auswählen. Für die Berechnung von Brettsperrholzplatten sind dort spezielle Materialien hinterlegt.

09 Brettsperrholz-Material in Bibliothek auswählen

In den Materialwerten für Brettsperrholz sind die Festigkeiten implementiert, die insbesondere bei den erweiterten Schubspannungsnachweisen zum Tragen kommen.

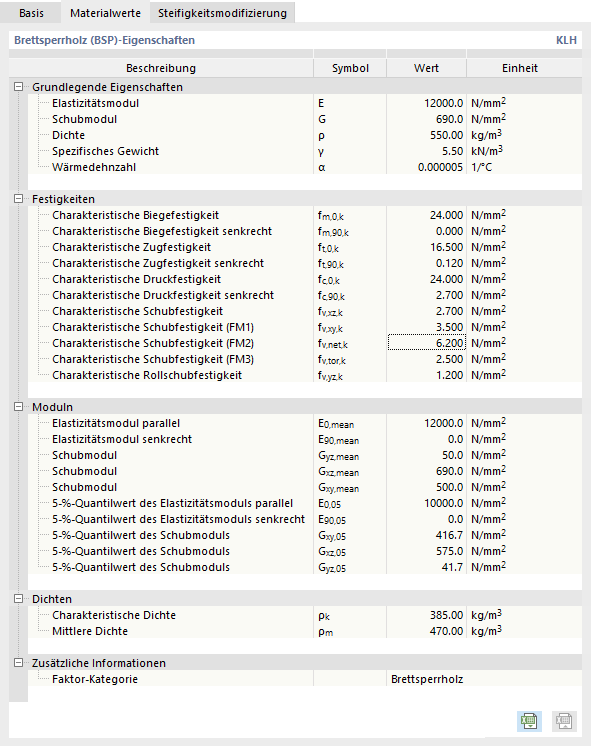

10 Materialwerte

Die Festigkeiten und Spannungen sind im Kapitel Spannungen erläutert.
