Die Bemessung der Dickentypen Layer und Balkenscheibe wird im Handbuch zum Add-On Holzbemessung erläutert.
In diesem Kapitel werden die Ergebnisse der statischen Analyse erläutert.
Ergebnisse für den Dickentyp Layer
Nach der Berechnung können die Ergebnisse in der Kategorie Statische Analyse für jede Schicht ausgewertet werden.
Hinweise zu Verformungen und nicht spezifisch für den Dickentyp Layer zugewiesenen Ergebnissen befinden sich im Handbuch zu RFEM.

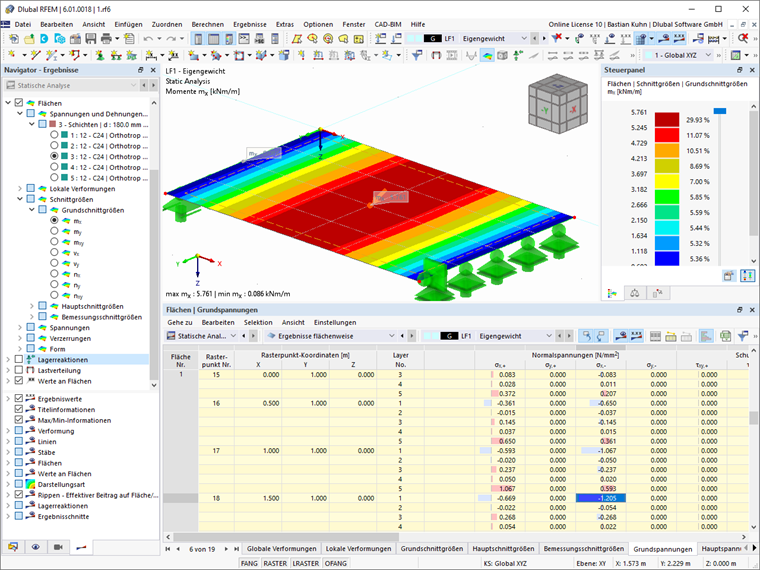

Wenn ein Dickentyp Schichten berechnet ist, erhalten Sie im Navigator - Ergebnisse Schichtseite eine Auswahl für 'Oben', 'Mitte' und 'Unten'.

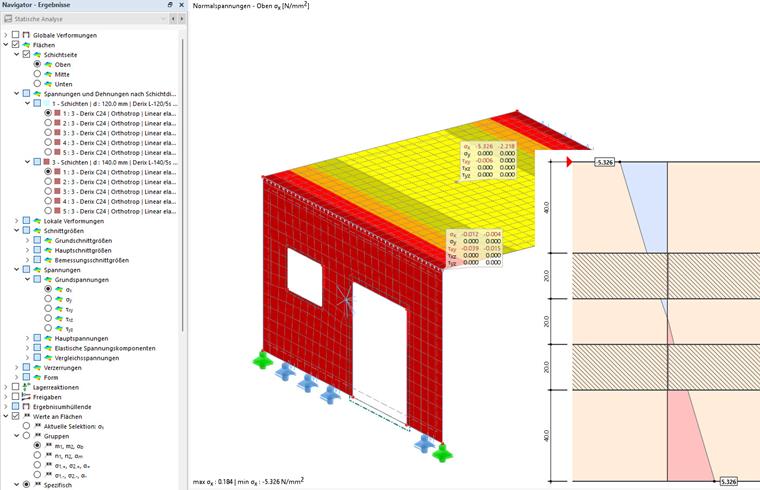

Bei der im folgenden Bild gezeigten Auswahl der Biegespannung σx, werden damit je Schicht die oberen, mittleren und unteren Spannungen der Schicht angezeigt.
Die grafische Ausgabe der Spannungen über den Querschnitt am rechten Rand des Bildes entstammt dem Add-On Holzbemessung.
Während bei einer einlagigen Platte unabhängig von einem isotropen oder orthotropen Materialmodell die Biegespannungen gemäß der folgenden Gleichung berechnet werden, muss bei mehrschichtigen Flächen eine Zerlegung in die einzelne Lage erfolgen.
Die Zerlegung der Dehnungen und Spannungen in die einzelnen Langen wird in dem Theorieteil dieses Handbuchs bereits aufgezeigt.

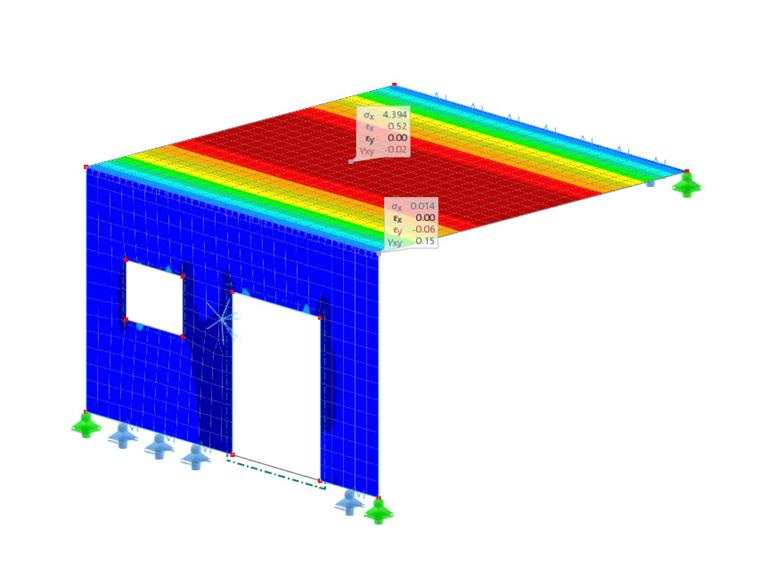

Neben den Spannungen ist zur Ergebnisauswertung die Dehnung relevant, die ebenfalls für jede Schicht oben, mitte und unten dargestellt werden kann. Im folgenden Bild wird dies dargestellt.
