Ergebnisse

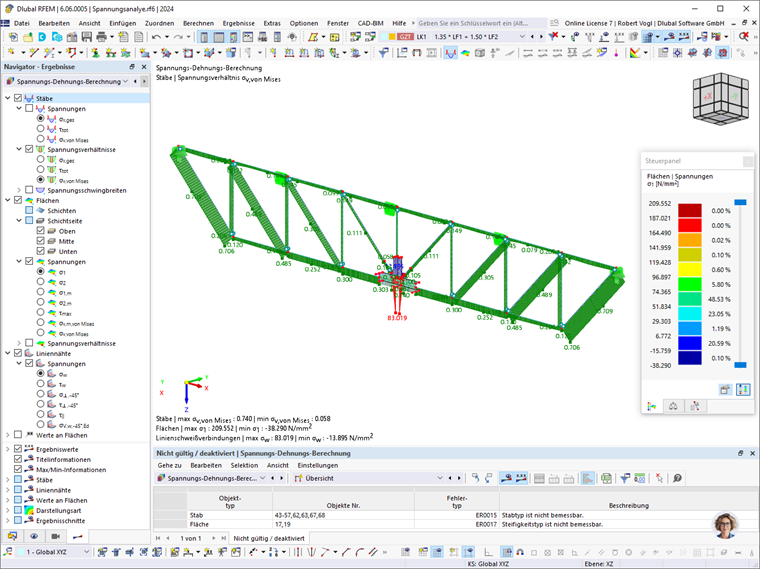

Nach der Berechnung werden die Ergebnisse nach verschiedenen Kriterien sortiert in Tabellen ausgegeben. Sie werden auch in der Grafik des Arbeitsfensters am Modell dargestellt. Der 'Navigator - Ergebnisse' ist auf die Spannungs-Dehnungs-Berechnung abgestimmt, sodass Sie die Grafikanzeige der Spannungen und Spannungsverhältnisse für Stäbe, Flächen und Linienschweißnähte sowie gegebenenfalls der Flächendehnungen bedarfsgerecht steuern können.

Sie können auch die Ergebnisdetails mit Zwischenwerten und Nachweisformeln einsehen. Des Weiteren haben Sie die Möglichkeit, die Spannungsverläufe im Querschnitt von Stäben darzustellen.

In den folgenden Unterkapiteln werden verschiedene Möglichkeiten vorgestellt, die Ihnen für die Anzeige und Auswertung der Ergebnisse zur Verfügung stehen. Das Kapitel Dokumentation wiederum beschreibt, wie Sie die Ergebnisse der Analyse für die Druckausgabe aufbereiten.

Objekte ohne Ergebnisse

Falls die Ergebnisse eines Stabes oder einer Fläche nicht dargestellt werden, kann dies folgende Ursachen haben:

Wichtig

Haben Sie Objekte manuell von der Berechnung ausgeschlossen oder nicht für die Analyse ausgewählt, so erfolgt für die fehlenden Objekte keine Warnung in den Ergebnistabellen.

Prüfen Sie die Sichtbarkeiten und die Filtereinstellungen für die grafischen Ergebnisse im Steuerpanel sowie im Ergebniswertfilter. Fehlt das Ergebnis in der Ergebnistabelle, so kontrollieren Sie die gewählten Filtereinstellungen im Ergebnistabellen-Manager. Achten Sie auch auf die gewählten Einstellungen zur Synchronisation mit der Grafik; beispielsweise besteht die Möglichkeit, nur sichtbare oder selektierte Objekte anzuzeigen. Im Dialog der Ergebnisdetails hingegen sind alle Ergebnisse verfügbar – unabhängig von Filtereinstellungen und Selektionen.

Zur Überprüfung der bemessenen Objekte eignet sich die Tabellen-Ergebniskategorie Übersicht: Falls ein Objekt aufgrund von Material- oder Querschnittseigenschaften ungültig ist, wird es in der Ergebnistabelle Nicht gültig / deaktiviert ausgewiesen.

Prüfen Sie auch in der Eingabetabelle Zu analysierende Objekte - Spannungen, ob alle Objekte für die Analyse ausgewählt sind. Achten Sie ebenso auf die korrekte Zuweisung der Spannungs-Dehnungs-Konfigurationen zu den Objekten. Wenn einem Objekt keine Konfiguration zugeordnet ist, erfolgt für das Objekt auch keine Analyse (siehe Kapitel Spannungs-Dehnungs-Berechnung).
