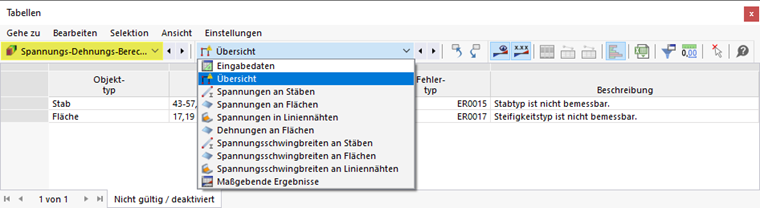

Nach der Berechnung der Ergebnisse enthält die Tabellenkategorie Spannungs-Dehnungs-Berechnung neue Unterkategorien.
Diese Kategorien mit den jeweiligen Tabellenblättern sind in folgenden Kapiteln beschrieben:
- Übersicht
- Spannungen an Stäben/Flächen/Volumen
- Spannungen in Liniennähten
- Spannungen an Repräsentanten (sofern festgelegt)
- Dehnungen an Flächen/Volumen
- Spannungsschwingbreiten an Stäben/Flächen/Volumen
- Spannungsschwingbreiten an Liniennähten
- Spannungsschwingbreiten an Repräsentanten (sofern festgelegt)
- Maßgebende Ergebnisse

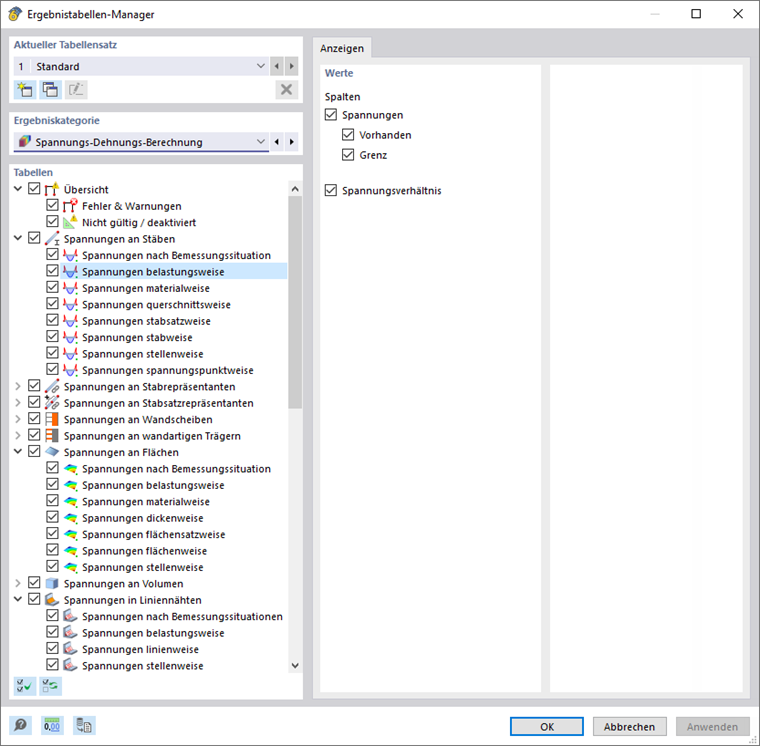

Ergebnistabellen-Manager
Mit der Schaltfläche
öffnen Sie den Dialog 'Ergebnistabellen-Manager'. Dort können Sie steuern, welche Tabellen und Register angezeigt werden.
Schaltflächen in Tabellen-Symbolleiste
In der Symbolleiste der Ergebnistabellen stehen Schaltflächen zur Verfügung, die Sie für die Anzeige und Auswertung der Ergebnisse nutzen können.
| Schaltfläche | Funktion |
|---|---|
|
Ermöglicht die Auswahl eines Objekts im Arbeitsfenster, um dessen Ergebnisse in Tabelle anzuzeigen |
|
Ruft den Dialog Ergebnisdetails auf |
|
Ruft den Dialog Spannungsverläufe im Querschnitt auf |
|
Öffnet den Dialog 'Informationen über Material' mit Materialkennwerten |
|
Ruft den Dialog 'Informationen über Querschnitt' mit Querschnittskennwerten auf |
|
Ruft den Dialog Ergebnisverläufe auf |
