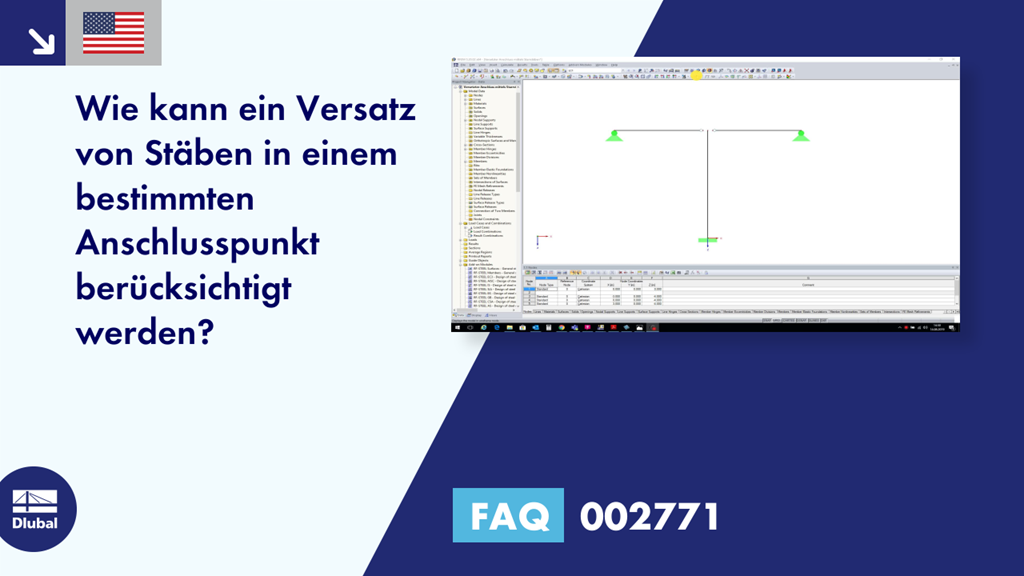

[EN] FAQ 002771 | Wie kann ein Versatz von Stäben in einem bestimmten Anschlusspunkt berücksichtigt werden?
Video
Erste Schritte mit RFEM
Frage
Wie kann ein Versatz von Stäben in einem bestimmten Anschlusspunkt berücksichtigt werden?Antwort
Hier gibt es grundsätzlich zwei Möglichkeiten:
- Die Verwendung von Stabexzentrizitäten, siehe Fachbeitrag Berücksichtigung von Stab- und Flächenexzentrizitäten
- Für den Fall von beispielsweise unterschiedlich definierten Stabendgelenken in Kombination mit unterschiedlichen Maßen von Versätzen kann die Verwendung von Kopplungen beziehungsweise Starrstäben helfen, siehe Bild 1 - Vollmodell und Bild 2 - Drahtmodell
