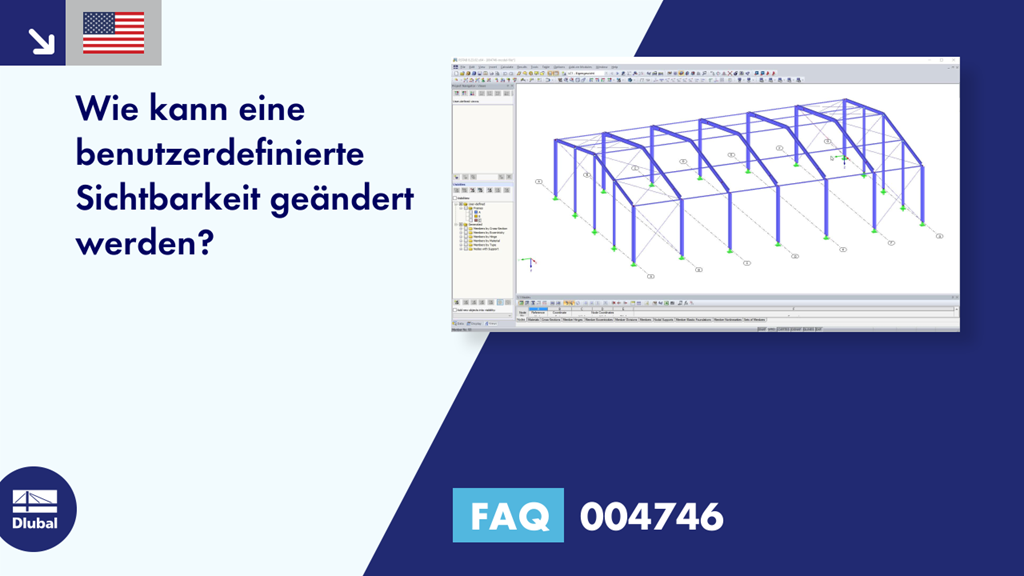

[EN] FAQ 004746 | Wie kann eine benutzerdefinierte Sichtbarkeit geändert werden?
Video
Erste Schritte mit RFEM
Frage
Wie kann eine benutzerdefinierte Sichtbarkeit geändert werden?Antwort
Objekte können nachträglich in bestehende Sichtbarkeiten integriert werden: Beenden Sie den Sichtbarkeitsmodus über Menü "Ansicht" → "Sichtbarkeit" → "Sichtbarkeitsmodus aufheben" oder die betreffende Schaltfläche. Selektieren Sie nun die Objekte, die Sie hinzufügen möchten.
Klicken Sie im Ansichten-Navigator in der Liste "Benutzerdefinierte" die zu ändernde benutzerdefinierte Sichtbarkeit an. Es wird die Schaltfläche zugänglich, mit der die selektieren Objekte in die benutzerdefinierte Sichtbarkeit integriert werden können (Bild 01).
Bild 01 - Selektierte Objekte zu selektierter benutzerdefinierten Sichtbarkeit hinzufügen
Analog lassen sich mit der Schaltfläche "Selektierte Objekte von selektierter benutzerdefinierten Sichtbarkeit entfernen" selektierte Objekte wieder aus einer benutzerdefinierten Sichtbarkeit entfernen (Bild 02).
Bild 02 - Selektierte Objekte von selektierter benutzerdefinierten Sichtbarkeit entfernen
Mit der Schaltfläche "Selektierte benutzerdefinierte Sichtbarkeit mit selektierten Objekten neu festlegen" werden die Objekte, die in der markierten Sichtbarkeit des Ansichten-Navigators vorliegen, durch die Selektion im Arbeitsfenster überschrieben (Bild 03). Damit lassen sich bestehende Sichtbarkeiten neu definieren; der Name bleibt erhalten.
Bild 03 - Selektierte benutzerdefinierte Sichtbarkeit mit selektierten Objekten neu festlegen
Im Video wird zunächst gezeigt, wie weitere Stäbe zur benutzerdefinierten Sichtbarkeit "A" hinzugefügt werden. Danach wird ein Stab aus der benutzerdefinierten Sichtbarkeit "B" entfernt. Abschließend wird die benutzerdefinierte Sichtbarkeit "C" mit den selektierten Objekten neu festgelegt.
