FAQ 001472 DE

Anzeigeeinstellungen RFEM RSTAB

Ich kann keinen Stab oder Knoten mehr in der Tabelle auswählen, um ihn in der Grafik zu selektieren. Was habe ich verstellt?

Antwort

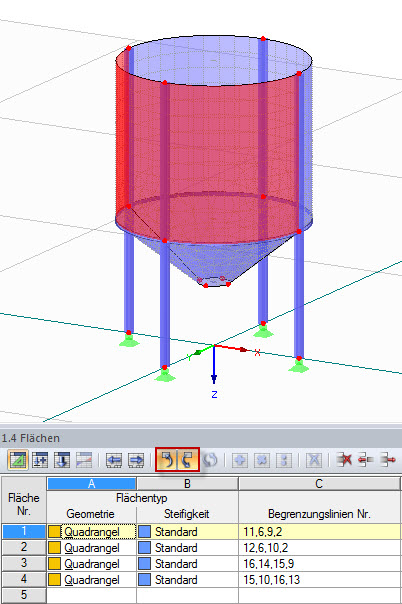

Vermutlich wurden im Tabellenfenster die Schaltflächen [Synchronisation der Selektion] und [Selektierte Objekte zeigen] deaktiviert. Schalten Sie sie wieder ein (siehe Bild 1). Dann wird ein Objekt, dessen Tabellenzeile markiert ist, auch in der Grafik farblich hervorgehoben. Wenn umgekehrt ein Objekt in der Grafik selektiert wird, wird auch in der Tabelle die relevante Zeile eingeblendet und farblich markiert.

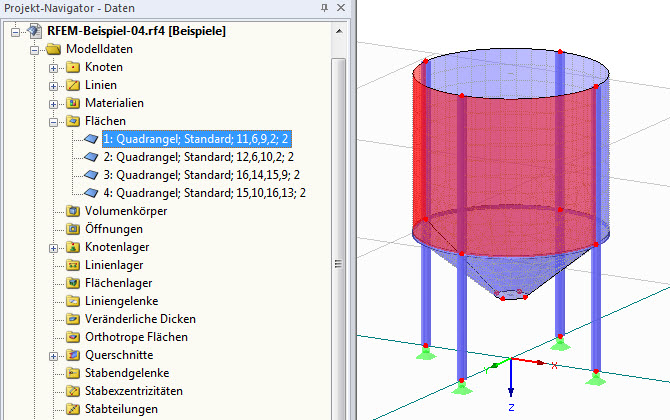

Objekte, die im Daten-Navigator angeklickt werden, werden ebenfalls in der Grafik selektiert (siehe Bild 2).
