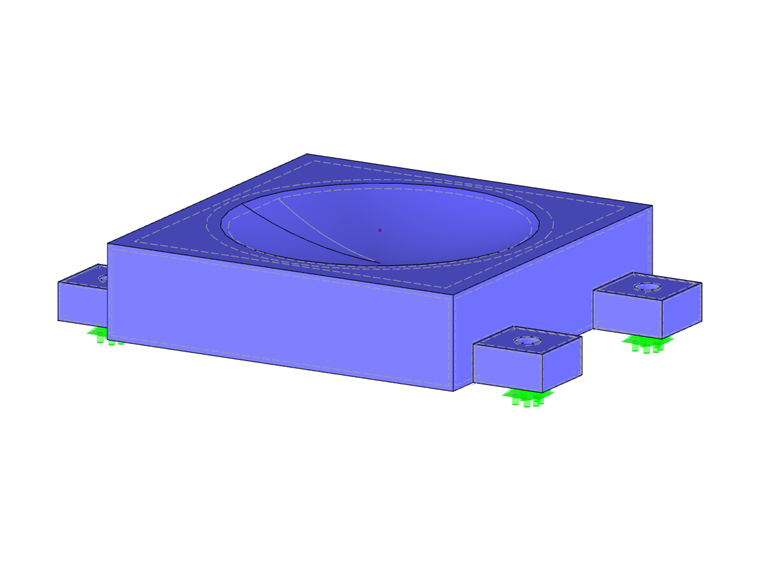

Der Bereich vor der Ebene wird dabei ausgeblendet, sodass man in das Innere eines Volumens oder einer Durchdringung sehen kann. Da sich diese Ebene beliebig verschieben lässt, kann der Schnittgrößen- oder Spannungsverlauf nachvollzogen werden.

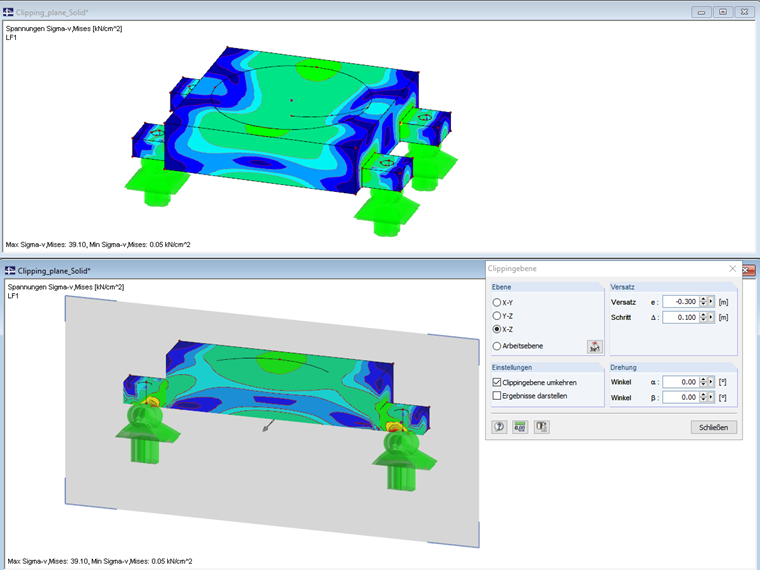

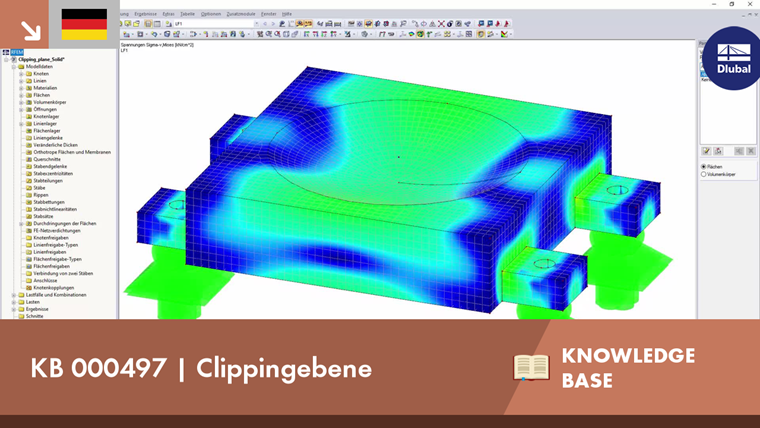

Clippingebene
Die Funktion "Clippingebene" ermöglicht dem Anwender eine beliebige Schnittebene durch das Modell zu legen.
Autor
Herr Sühnel sorgt für die Qualitätssicherung des Programms RSTAB und ist zudem in der Produktentwicklung und im Kundensupport tätig.
