Flachdachwindbelastung auf Satteldach

Tipps & Tricks

Der Eurocode DIN EN 1991-1-4:2010-12 beschreibt die Windbelastung auf Tragwerke. In diesem Dokument wird speziell für Flachdächer und Satteldächer ein Windbelastungsschema angegeben. Der Eurocode betrachtet ein Satteldach mit einer Dachneigung kleiner 5 Grad als Flachdach.

Um diese Thematik umzusetzen, werden in RFEM und RSTAB je ein Windlastgenerierer für Flachdächer und einer für Satteldächer angeboten.

In der Praxis wird das Berechnungsmodell von Flachdächern aus konstruktiven Gründen nicht immer absolut waagerecht, sondern mit einer Satteldachneigung kleiner 5 Grad definiert. Dies bringt den Effekt mit sich, dass die Windlastgenerierung für Flachdächer aufgrund einer Geometrieverletzung und der Generierer für Satteldächer aufgrund einer unterschrittenen Gültigkeitsgrenze nicht angewendet werden können.

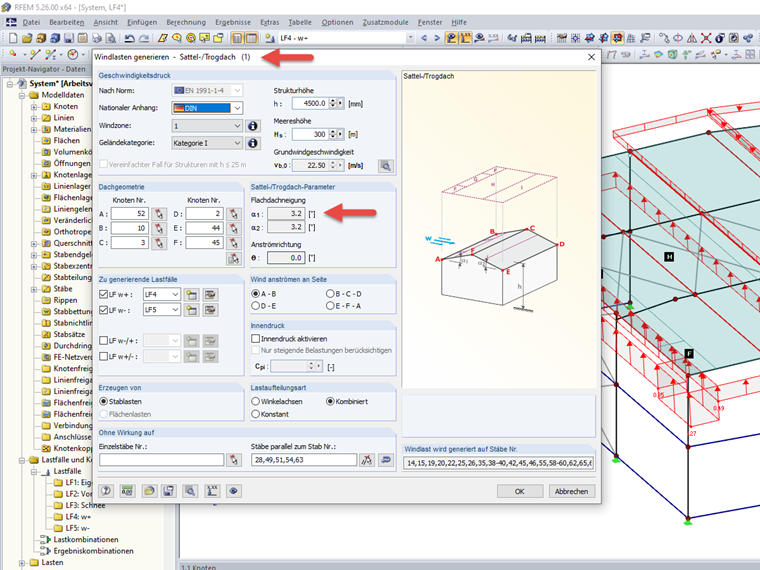

Wir haben uns dieser Thematik nun angenommen und den Satteldachbelastungsgenerierer für Dachneigungen kleiner 5 Grad optimiert. Erkennt dieser nun eine kleinere Dachneigung als 5 Grad, wendet er die Belastungsregeln für ein Flachdach an.
