RFEM – Online-Handbuch Flächen
Anhand dieses Modells wurden ausfallende Lagerbedingungen bei Kontaktvolumen erläutert.

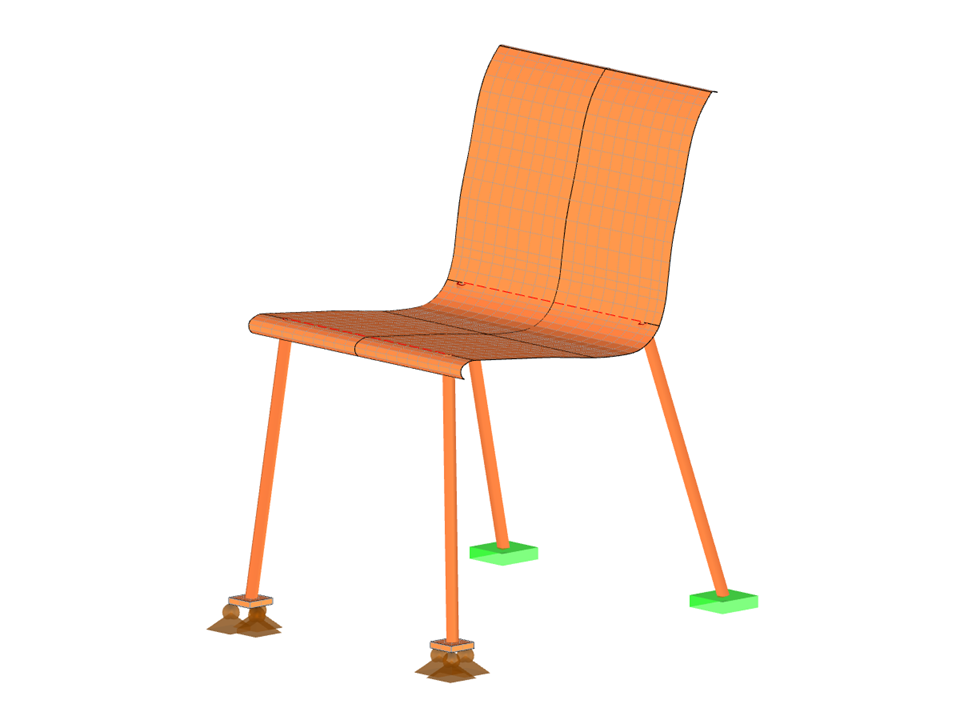

Stuhl mit Kontaktvolumen
| Anzahl Knoten | 93 |
| Anzahl Linien | 59 |
| Anzahl Stäbe | 8 |
| Anzahl Flächen | 22 |
| Anzahl Volumenkörper | 2 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.013 t |
| Abmessungen | 0.525 x 0.831 x 0.593 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
