Assignez la section dans l'onglet Section. Dans cet onglet, vous pouvez définir la répartition des sections et appliquer une rotation de barre.
Distribution de section
La distribution de la section contrôle la forme de la section le long de la barre. Avec le paramètre par défaut « Inertie constante », une distribution constante sur toute la longueur de la barre est supposée. La liste offre diverses options pour les distributions à inertie variable ou les formes variables dans les sections.
Les zones de texte pour « Longueur/distances de barre » permettent de définir les points pour les zones à définir. Les paramètres de la distribution sélectionnée sont affichés dans le graphique symbolique à droite. Les boutons
permet de basculer entre l’entrée de longueur relative et celle absolue. Assignez ensuite les sections pour les zones individuelles dans la boîte de dialogue Section avec matériau.
Si la distribution de la section n'est pas uniforme, vous pouvez ajuster « l'Alignement » des bords supérieur et inférieur. L'effet des trois options est également affiché dans le graphique symbolique.
Une fois la ligne assignée, vous pouvez vérifier graphiquement la disposition des sections à l'aide de
.
Jarret à partir des sections paramétrées et RSECTION
Pour les sections de bibliothèque et les RSECTION, veuillez noter que la différence des angles entre les différentes parties de la section à inertie variable doit être inférieur à 0,1 rad (correspond à ≈ 5,73 °). La position des parties de section des sections de début et de fin ne doit donc présenter que de légères différences; autrement il n'y a plus de surface plane dans le diagramme de barre. Par exemple, aucun diagramme à inertie variable n'est donné pour les sections de début et de fin suivantes :
Dans le cas d'une section à inertie variable composée de sections RSECTION, la section de fin doit être une copie de la section de début. N'ajoutez pas et ne supprimez pas d'objets géométriques tels que des points ou des éléments.
Poutres en bois lamellé-collé

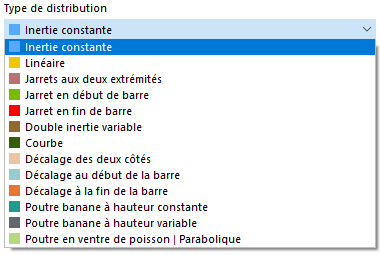

Pour les poutres en bois lamellé-collé, différentes options de calcul sont disponibles dans la liste (voir l'image Sélection de la distribution de la section) :
- Courbe
- Poutre banane à hauteur constante
- Poutre banane à hauteur constante
- Poutres en ventre de poisson
Vous devez entrer les spécifications dans deux onglets. Dans l'onglet « Section I », définissez la disposition générale de la poutre, et si la barre a une « Disposition asymétrique », et/ou des « portes-à-faux ».
Définissez ensuite les paramètres spécifiques à la poutre tels que les dimensions, l'angle d'inclinaison, le rayon de courbure ou l'orientation du fil dans l'onglet « Section II ».
Le graphique ci-dessous affiche les données des différents paramètres. La valeur de la ligne de tableau sélectionnée est surlignée en couleur.
Section avec matériau
Dans cette section de la boîte de dialogue, vous pouvez assigner une section à la barre. Celle-ci définit la rigidité de la barre. Sélectionnez la section dans la liste ou utilisez les boutons
et
(voir le chapitre Sections).
Pour obtenir une distribution de section uniforme, seule l'option « Comme début de barre » peut être définie pour la fin de barre et le point interne. Cependant, pour les distributions non uniformes, vous pouvez sélectionner les sections « Fin de barre j » et « Point interne k » dans la liste selon le schéma du système (voir l'image Définition d'une barre avec jarrets aux deux extrémités).
Matériau de la section
En plus de la section, le matériau est essentiel pour la rigidité de la barre. Vous pouvez sélectionner le matériau dans la liste ou le redéfinir à l'aide des
et
(voir le chapitre Matériaux).
Rotation de barre
Le système de coordonnées xyz relatif à la barre est défini perpendiculaire et orienté dans le sens des aiguilles d'une montre (voir l'image Barre avec décalage). L'axe local x représente le centre de gravité de la barre. Il relie le nœud de début au nœud de fin de la ligne (direction positive). Les axes de barre y et z (ou u et v pour les sections asymétriques) représentent les axes principaux de la barre.
La position des axes locaux y et z est définie comme suit : L'axe y est perpendiculaire à l'axe longitudinal x et parallèle au plan global XY. La position de l'axe z résulte de la règle de la main droite. Le composant z' de l'axe z pointe toujours « vers le bas » (dans la direction de la gravité), et ce, que l'axe Z global soit orienté vers le haut ou vers le bas. Si la barre a une position verticale, l'axe local y est aligné parallèlement à l'axe Y global et l'axe z est déterminé selon la règle de la main droite.
Vous pouvez utiliser différentes options de la liste pour faire pivoter une barre.
- Angle : Un angle positif β fait pivoter les axes y et z dans le sens des aiguilles d'une montre autour de l'axe longitudinal x.
- Nœud auxiliaire : Définissez le nœud de référence et précisez l'axe de barre (y ou z) qui doit être aligné avec ce nœud. Le nœud auxiliaire ne doit pas se trouver sur la ligne droite définie par l'axe de barre x.
- Intérieur : Si la barre se trouve sur une polyligne, vous pouvez aligner uniformément les axes y ou z vers l'intérieur.
- Surface : Définissez la surface de référence et précisez l'axe de barre (y ou z) qui doit être aligné avec le plan de la surface.
