A categoria "Dimensionamento de betão" gere as atribuições fundamentais que afetam o dimensionamento das barras, superfícies e nós de punção. Aqui pode verificar os objetos a dimensionar, os seus materiais, secções transversais ou espessuras e atribuir as configurações de dimensionamento aos objetos.

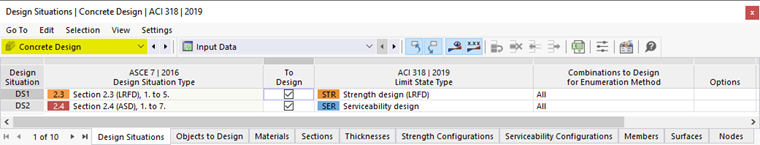

Para trabalhar nas tabelas, estão disponíveis as funções conhecidas do RFEM, com as quais pode editar uma tabela. As tabelas específicas da categoria "Dimensionamento de betão" são apresentadas nos capítulos seguintes.
Adicionalmente, estão definidas no diálogo Configurações globais as predefinições gerais para o dimensionamento de betão. Pode abrir este diálogo através do botão de tabela
ou do menu de contexto da entrada do navegador "Dimensionamento de betão".
Configurações de dimensionamento
As definições detalhadas para as verificações individuais são especificadas nas configurações de dimensionamento. Para cada estado limite existe uma configuração de dimensionamento própria, que gere as regras específicas da norma e na qual pode, por exemplo, especificar valores limite ou várias opções de verificação. Estão disponíveis apenas as configurações de dimensionamento que estão ativadas nas Configurações globais. Estas configurações são descritas separadamente para as normas, por exemplo, para o Eurocódigo nos capítulos para Configurações de dimensionamento | EN 1992-1-1.
As configurações de dimensionamento também são organizadas como tipos. Desta forma, pode criar tipos diferentes para as configurações de dimensionamento individuais e depois, por exemplo, atribuir as configurações adequadas a uma barra no separador "Configurações de dimensionamento".
Selecione uma configuração existente na lista ou crie uma nova configuração. Através do botão
também pode criar uma nova configuração. Com o botão
tem a possibilidade de adotar graficamente uma configuração de outro objeto. Através do botão
pode editar a configuração de dimensionamento selecionada.
Gerir configurações de dimensionamento
No diálogo Editar configuração de estado limite último, vê na "Lista" todas as configurações do estado limite existentes no modelo. Com o botão
pode criar uma nova configuração, baseada nos valores padrão da
norma
. Com o botão
pode copiar a configuração selecionada, com o botão
pode eliminar a configuração selecionada.
Atribuir configuração de dimensionamento
Analogamente aos Tipos do dimensionamento de betão, pode atribuir a configuração aos objetos individualmente. Para tal, tem várias possibilidades:
- Atribuição através do botão
no canto superior direito no diálogo Editar configuração de estado limite último
- Atribuição na tabela de entrada do dimensionamento de betão para configurações (ver imagem Atribuir configuração de estado limite de utilização através da tabela
- Atribuição através da lista no diálogo de edição do objeto
Para um objeto ao qual não está atribuída nenhuma configuração para um determinado estado limite, não são realizadas verificações nesse estado limite. Assim, pode, por exemplo, desativar a verificação de estado limite de utilização para barras individuais de forma simples, não atribuindo nenhuma configuração de estado limite de utilização a essas barras.
