Aceder às definições globais
As definições básicas para o dimensionamento de betão são geridas no diálogo 'Definições globais'. Este diálogo é essencialmente independente da Norma selecionada nos dados base do modelo. No entanto, os valores predefinidos podem diferir.

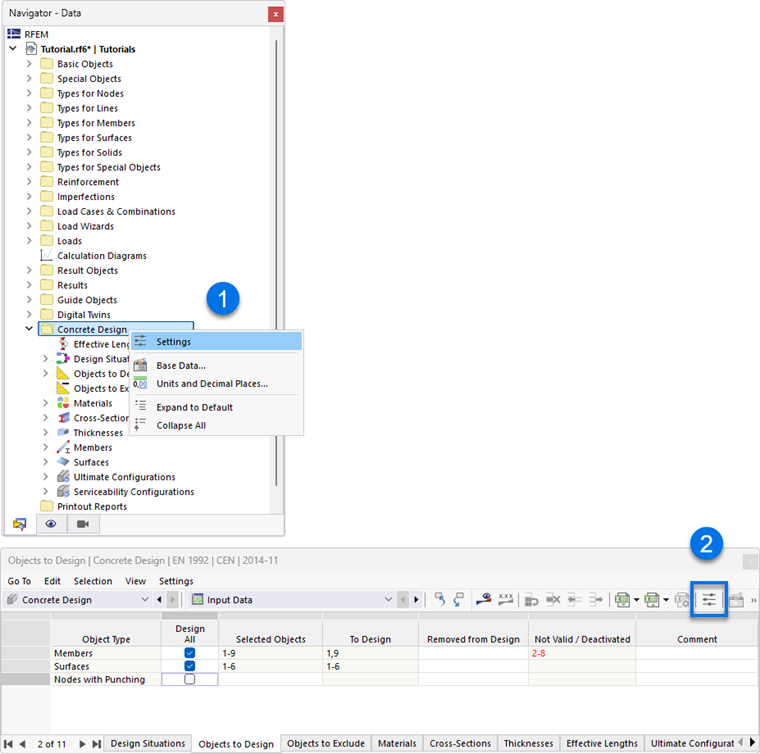

Pode aceder às definições globais de uma das seguintes formas:
- Menu de contexto na entrada do navegador 'Dimensionamento de betão'
- Botão
na barra de ferramentas das tabelas para o dimensionamento de betão

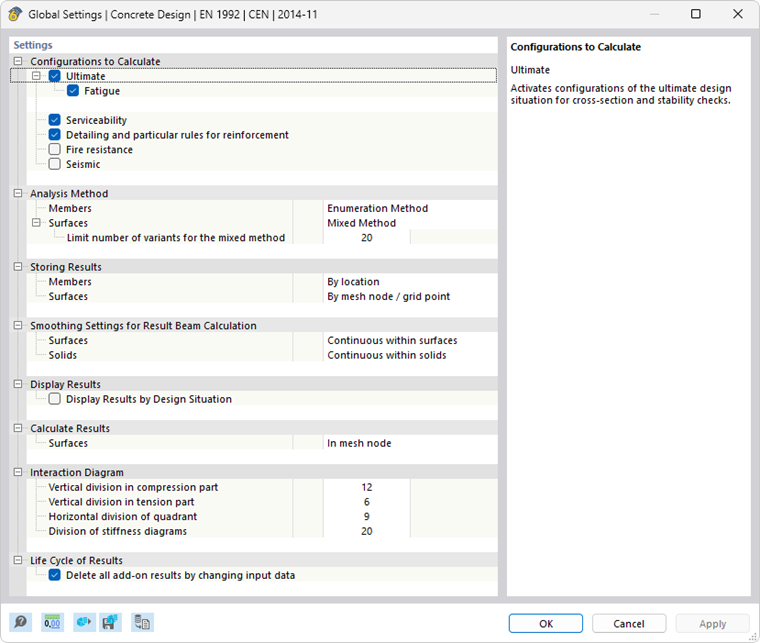

Definições globais
Com o botão
pode restaurar as definições predefinidas para a norma.
Configurações a calcular
Com as caixas de seleção pode controlar quais Configurações de dimensionamento devem ser examinadas em geral. No dimensionamento segundo a EN 1992-1-1, as configurações para a 'Capacidade de carga' e o 'Estado limite de utilização' estão ativadas por predefinição.
Método de verificação
O 'Método de enumeração' está predefinido tanto para barras como para superfícies. Como métodos de verificação adicionais, estão disponíveis na lista o 'Método de envolvente' e o 'Método misto'.
- Método de enumeração: Todas as combinações de cargas dentro de uma situação de dimensionamento são calculadas individualmente em sequência. Isto geralmente conduz aos resultados mais precisos, mas pode, em certas circunstâncias, levar a tempos de cálculo mais elevados.
- Método de envolvente: Primeiro são calculados os esforços internos envolventes, que resultam dos valores extremos da situação de dimensionamento. A envolvente é depois utilizada para o dimensionamento. Isto normalmente conduz a um tempo de cálculo mais curto, mas pode, em certas circunstâncias, levar a um dimensionamento menos económico em comparação com o método de enumeração.
- Método misto: Os dois métodos descritos acima são combinados. Aqui tem a possibilidade de ajustar o 'Número de variantes' como valor limite, a partir do qual é alternado entre o método de enumeração e o método de envolvente. Com o valor predefinido de 20, o programa utiliza o método de enumeração enquanto o número de "variantes de resultados" for inferior a 20. Se o número de variantes dentro de uma situação de dimensionamento for maior ou igual a 20, é utilizado o método de envolvente para poupar tempo de cálculo. Pode efetuar as definições separadamente para barras e superfícies.
Otimização - utilização máxima admissível (em preparação)
O conceito de dimensionamento baseia-se num método de verificação. Isto significa que define a secção transversal e a armadura e o programa realiza as verificações com estas especificações. Para o desenvolvimento futuro do RFEM e do RSTAB, também está planeada a otimização de secções transversais e especificações de armadura. Neste processo, é visado um determinado critério de verificação ou um grau de utilização para as verificações individuais. Também pode especificar um valor diferente de '1.00', que pode ser menor ou maior, para influenciar o objetivo de otimização.
Guardar os resultados
Pode definir se, para as barras, os resultados devem ser guardados para as posições x individuais da barra ('Por local') ou apenas para a barra como um todo ('Por objeto'). Esta última opção requer menos tempo, mas dificulta uma avaliação detalhada nas tabelas de resultados.
Para as superfícies, pode especificar se os resultados devem ser guardados para cada nó de malha de EF ou ponto de grelha e cada verificação ('Por local') ou se, para cada verificação, apenas o resultado do local determinante na superfície ('Por objeto') deve ser guardado.
Definições de suavização para o cálculo de secções resultantes
Uma Secção resultante integra os esforços internos de barras, superfícies ou sólidos. Para o dimensionamento no add-on, pode controlar qual a definição de suavização utilizada na integração dos resultados. Na lista estão disponíveis as seguintes opções:
- Constante em elementos de malha
- Não contínuo
- Contínuo dentro de superfícies/sólidos (predefinição)
- Contínuo dentro de conjuntos de superfícies/conjuntos de sólidos, caso contrário dentro de superfícies/sólidos
- Contínuo dentro de todas as superfícies/sólidos
As opções individuais estão descritas no capítulo Suavização de resultados do manual do RFEM.
Mostrar resultados
A caixa de seleção controla se os resultados do dimensionamento são preparados para cada situação de dimensionamento. Está desativada por predefinição, para que o trabalho nas tabelas de resultados possa ser realizado sem longos tempos de espera.
Calcular resultados
Com esta opção pode controlar se, no dimensionamento das superfícies, devem ser utilizados os locais dos nós de malha de EF ou dos pontos de grelha (ver capítulo Resultados por superfície do manual do RFEM).
As duas opções da lista referem-se aos resultados nas tabelas e nos Detalhes de verificação: Com elas pode controlar se são apresentados os valores dos nós de malha ou dos pontos de grelha. A grelha das superfícies representa uma saída independente da malha de EF em pontos de resultado com distâncias regulares (ver capítulo Superfícies do manual do RFEM). Estas opções não têm influência nos resultados gráficos.
Diagrama de interação
Aqui pode definir os parâmetros que devem ser utilizados para a representação dos resultados dos detalhes de verificação como Diagrama de interação.
Ciclo de vida dos resultados
Os resultados do dimensionamento de betão são eliminados assim que efetuar uma alteração nos dados de entrada. Isto garante que o dimensionamento se baseia nas condições de fronteira corretas. Em alguns casos, no entanto, pode ser útil manter os resultados, por exemplo, se pretender ajustar a armadura existente e ainda visualizar os resultados do cálculo anterior – a armadura não coberta. Neste caso, desative a caixa de seleção para evitar o recálculo completo dos resultados de betão.
