Er war die Symbolfigur der Ski-Weltmeisterschaft 2017 in St. Moritz, ein 19 m hoher begehbarer Skifahrer aus Holz namens Edy. Das Monument ist eine große Nachbildung des verstorbenen St. Moritzer Skifahrers Edy Reinalter.
Der insgesamt 18 Tonnen schwere Edy begleitete sämtliche Zeremonien im Kulm Park, wie z. B. Projektionen, Tanz- und Klettershows sowie Fernsehmoderationen.
Die Konstruktion aus über 600 dreieckigen und 54 mm dicken Brettsperrholzplatten berechnete die sblumer ZT GmbH mit Hilfe von RFEM und den Zusatzmodulen RF-LAMINATE und RF-COM. Über RF-COM wurden die Schnittgrößen an MS Excel übergeben, um damit Verbindungsmittel zu bemessen und Spannungsnachweise durchzuführen.
Statik und FEM
sblumer ZT GmbH
Graz, Österreich
www.sblumer.com

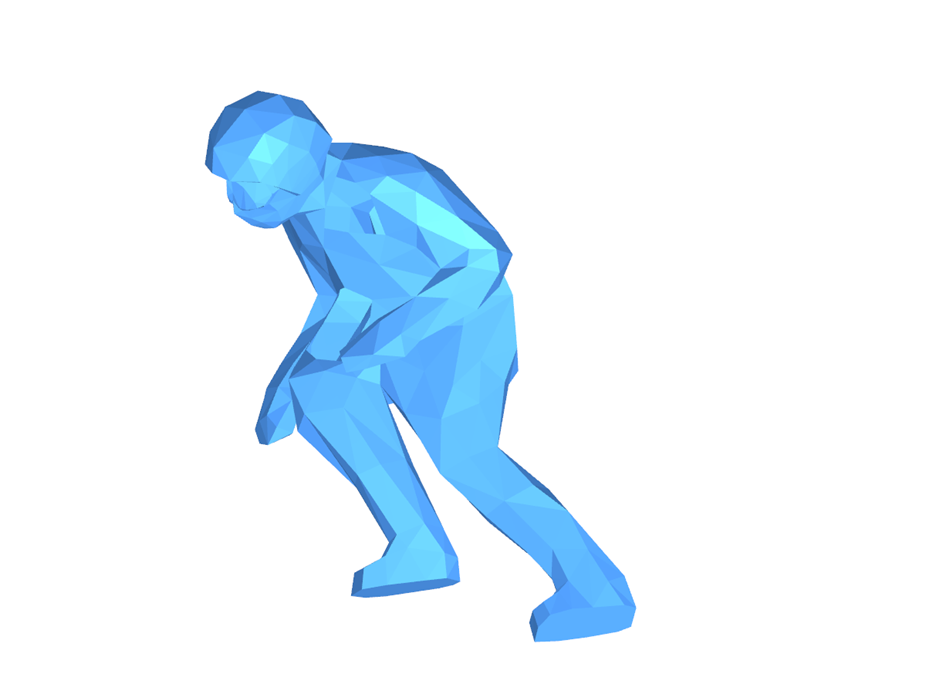

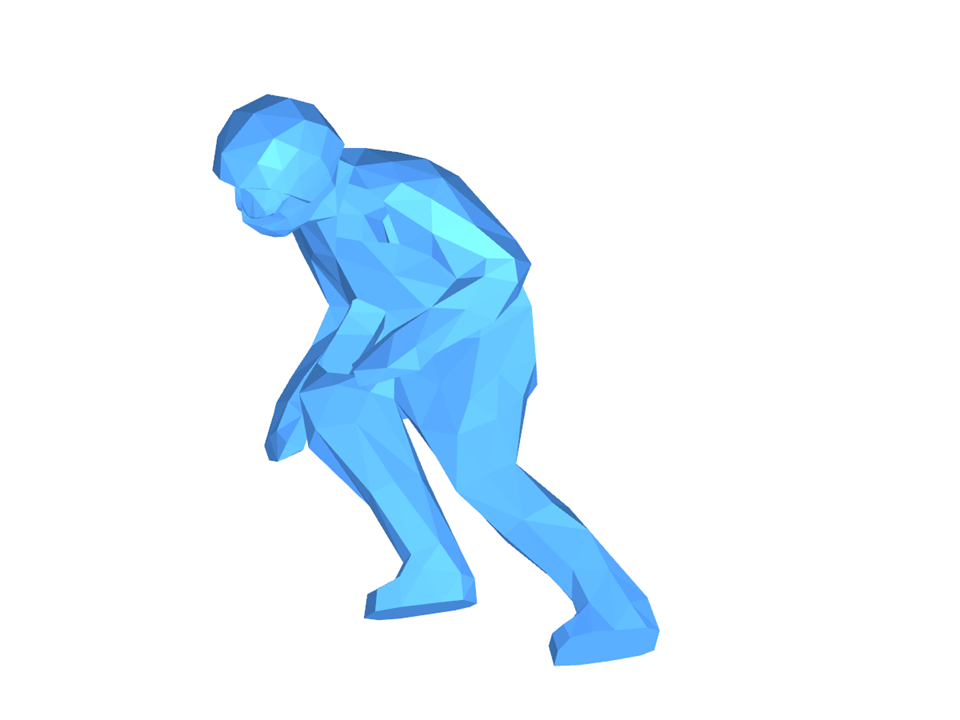

3D-Modell (© sblumer ZT GmbH)
Holzskulptur
Anzahl Knoten | 547 |
Anzahl Linien | 1402 |
Anzahl Stäbe | 1378 |
Anzahl Flächen | 639 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 70.641 t |
Abmessungen | 19.813 x 19.437 x 21.418 m |
Programmversion | 5.08.01 |
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert.
Sie haben die Möglichkeit, für Flächen eine Bemessung für den Brandfall mit der Methode mit reduziertem Querschnitt durchzuführen. Die Abminderung erfolgt über die Flächendicke. Es können für sämtliche, zur Bemessung zugelassenen, Holz-Materialien die Nachweise geführt werden.
Für Brettsperrholz kann dabei, abhängig vom Klebstofftyp, gewählt werden, ob ein Abfallen einzelner verkohlender Schichtteile möglich ist und somit in bestimmten Schichtbereichen mit einem erhöhten Abbrand zu rechnen ist.
In der Schichtenaufbau-Bibliothek stehen Ihnen u. a. folgende Brettsperrholz-Hersteller zur Verfügung:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Aufbauten, die in der Lignatec-Ausgabe 32 "Brettsperrholz aus Schweizer Produktion" gelistet sind
Durch das Laden eines Aufbaues aus der Schichtenaufbau-Bibliothek werden für Sie automatisch alle relevanten Parameter übernommen. Die Datenbank wird kontinuierlich für Sie erweitert.
Das Add-On Holzbemessung für RFEM 6 / RSTAB 9;ist vielseitig und vereint eine große Anzahl von Zusatz-Elementen. Dazu gehören auch alle typischen Tragsicherheits-, Stabilitäts-, Gebrauchstauglichkeits- und Brandschutznachweise für Holzstäbe nach der chinesischen Norm GB 50005. Add-On Holzbemessung für RFEM 6
