Anhand dieses Modells wird die Erregung mittels harmonischer Lasten gezeigt und wie man auf einfachem Wege die stationäre Antwort der Erregung berechnen kann.

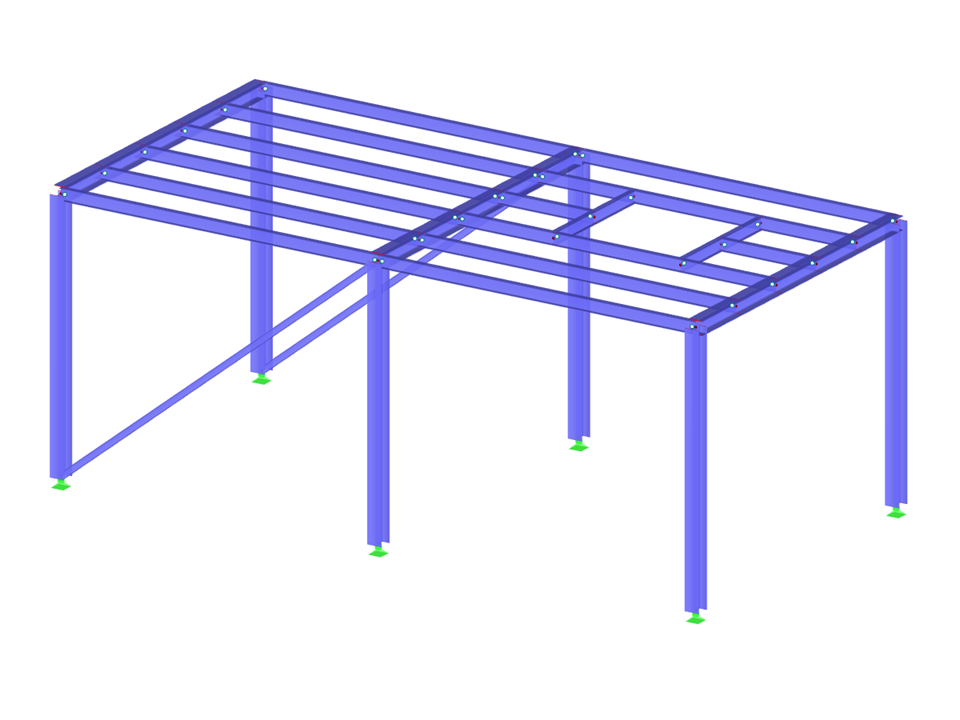

Stahlstruktur mit harmonischer Erregung
| Anzahl Knoten | 30 |
| Anzahl Stäbe | 44 |
| Anzahl Lastfälle | 2 |
| Gesamtgewicht | 3.345 t |
| Abmessungen | 10.500 x 5.500 x 4.250 m |
| Programmversion | 8.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
