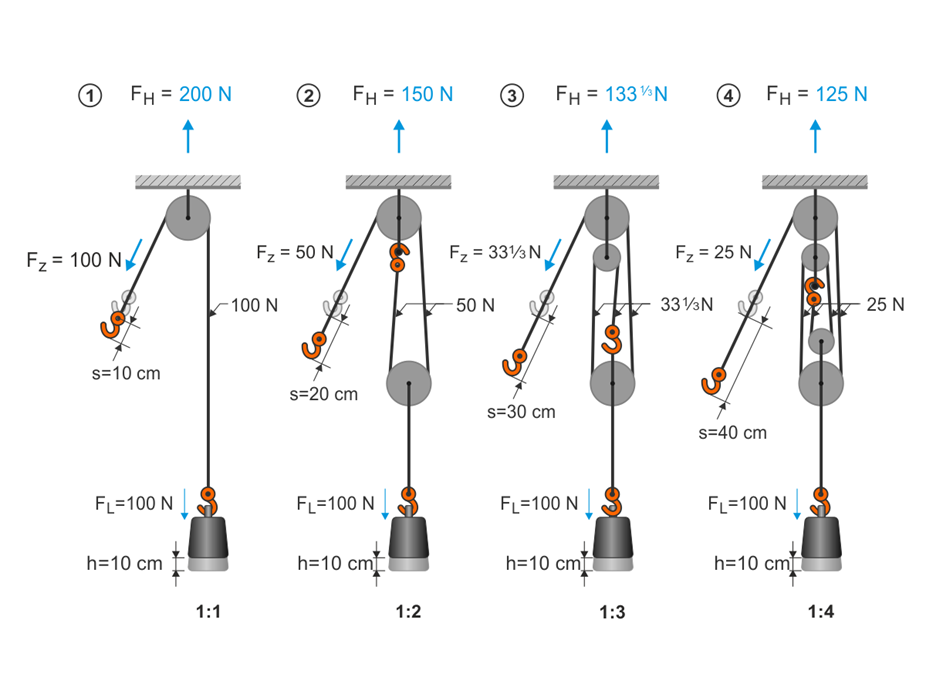

Anhand dieses Modells werden Faktorenflaschenzüge erläutert.
Faktorenflaschenzug mit verschiedenen Umsetzungen
| Anzahl Knoten | 378 |
| Anzahl Linien | 359 |
| Anzahl Stäbe | 359 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.014 t |
| Abmessungen | 3.600 x 3.100 x 0.100 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
