Aufgrund der neuen technischen Anforderungen entschied der Investor Melamin d.d. Kočevje den alten, mit fossilem Brennstoff betriebenen Dampfkessel (Đuro Đakovič, Nr. 5356) durch einen neuen Kessel mit einer Gesamtleistung von 9,8 MW zu ersetzen.
Das neue System zur Dampferzeugung besteht aus einem Biomassespeicher, einem Transport- und Liefersystem für Holzhackschnitzel, einem Dampfkessel und einem Aschekollektor.
Das neue Kesselhaus stellte ein aus technologischer und ausführungstechnischer Sicht anspruchsvolles Projekt dar. Auch der Bau war schwierig, da er während des Betriebs des bestehenden Kessels (Loos, Nr. 61428) stattfand. Der alte Kessel wird derzeit zur vorläufigen Dampferzeugung genutzt, soll aber in Zukunft nur als Unterstützung dienen.
AG-inženiring d.o.o.
Kočevje, Slowenien
ag-i.si

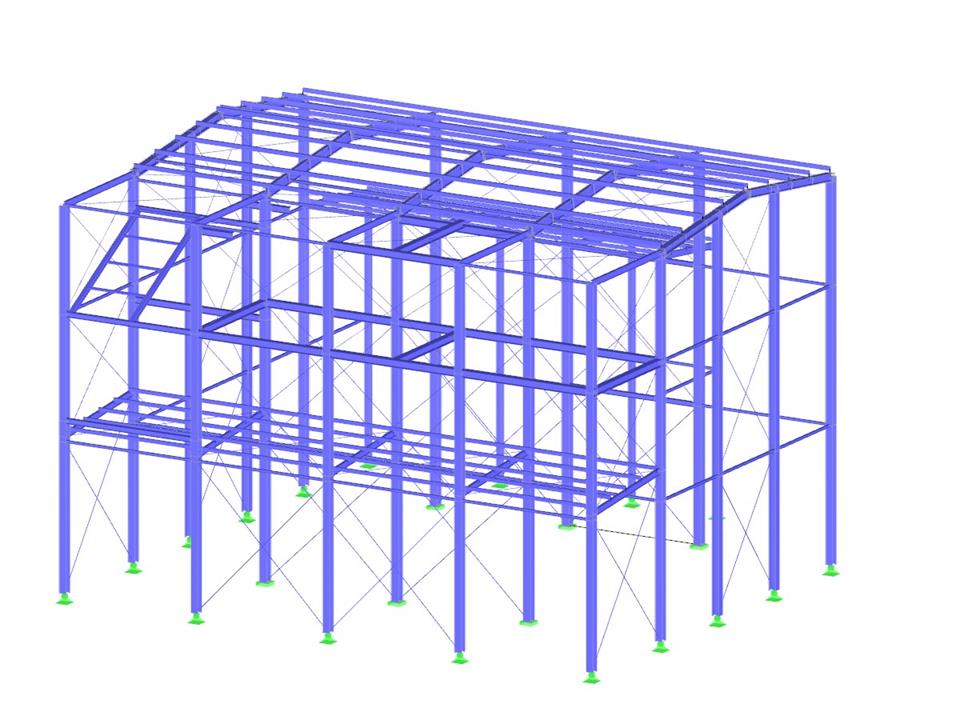

Modell und Verformungsfigur des Kesselhauses in RFEM (© AG-inženiring)
Stahlkonstruktion für Kesselhaus
| Anzahl Knoten | 266 |
| Anzahl Linien | 555 |
| Anzahl Stäbe | 532 |
| Anzahl Lastfälle | 9 |
| Anzahl Lastkombinationen | 94 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 50.517 t |
| Abmessungen | 22.267 x 22.228 x 15.715 m |
| Programmversion | 4.10.19 |
