Architektonisches Highlight des Busbahnhofes in Halle an der Saale sind die stilvoll gestalteten Überdachungen der Bussteige. Durch die in die Ränder integrierten Lichtbänder sind diese vor allem bei Nacht ein Blickfang.
Die Überdachungen bestehen aus Stahlkonstruktionen mit Bogendächern. PVC-PES-Membranen und Netzgewebe gewährleisten den Schutz vor Regen und Schnee.
Bei der Neugestaltung des Busbahnhofes für insgesamt 4 Millionen Euro lag der Focus außerdem auf der Barrierefreiheit.
Der Dlubal-Kunde zapf & co. aus Strausberg war für die statische Berechnung, den Detailentwurf und die Werkplanung der Membranen verantwortlich. Bei der Berechnung der Membranen kam RSTAB zum Einsatz.
Tragwerksplanung
zapf & co. – structural engineering GmbH, Strausberg
www.zapf-co.de

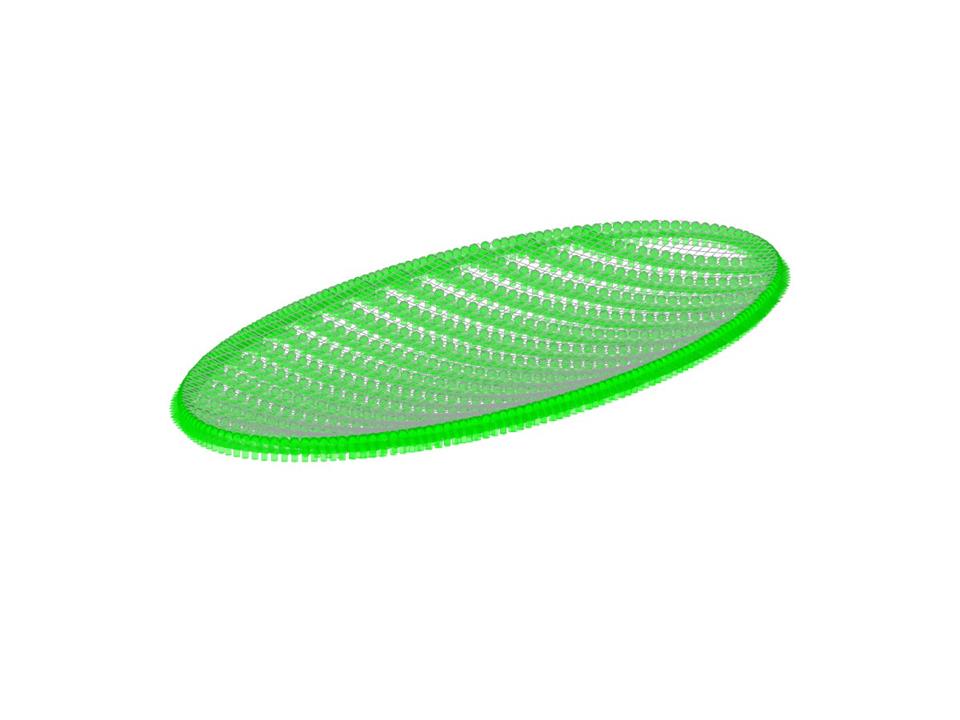

Überdachungen der Bussteige
Anzahl Knoten | 5237 |
Anzahl Stäbe | 7966 |
Anzahl Lastfälle | 11 |
Gesamtgewicht | 0.000 t |
Abmessungen | 12.912 x 28.411 x 1.322 m |
Programmversion | 8.20.02 |
Mit Hilfe der Lastart Pfützenbildung können Sie Regeneinwirkungen auf mehrfach gekrümmte Flächen unter Berücksichtigung der Verschiebungen nach Theorie III. Ordnung simulieren.
Dieser numerische Regenvorgang untersucht die zugeordnete Flächengeometrie und legt fest, welche Regenanteile abfließen und welche sich in Pfützen (Wassersäcken) auf der Fläche sammeln. Die Pfützengröße ergibt dann für die statische Analyse eine entsprechende Vertikallast.
Dieses Feature lässt sich beispielsweise für die Analyse von annähernd horizontalen Membrandachgeometrien unter einer Regenbelastung anwenden.
