Im Jahre 2019 jährte sich die erste Mondlandung das 50. Mal. Aus diesem Anlass wurde eine Roadshow konzipiert, die durch mehrere Städte der Vereinigten Staaten von Amerika touren soll. Dafür wurde ein großes mobiles Theaterzelt mit 1600 Sitzplätzen entwickelt.
Tragwerksplanung:
formTL ingenieure für tragwerk und leichtbau GmbH
www.form-tl.de

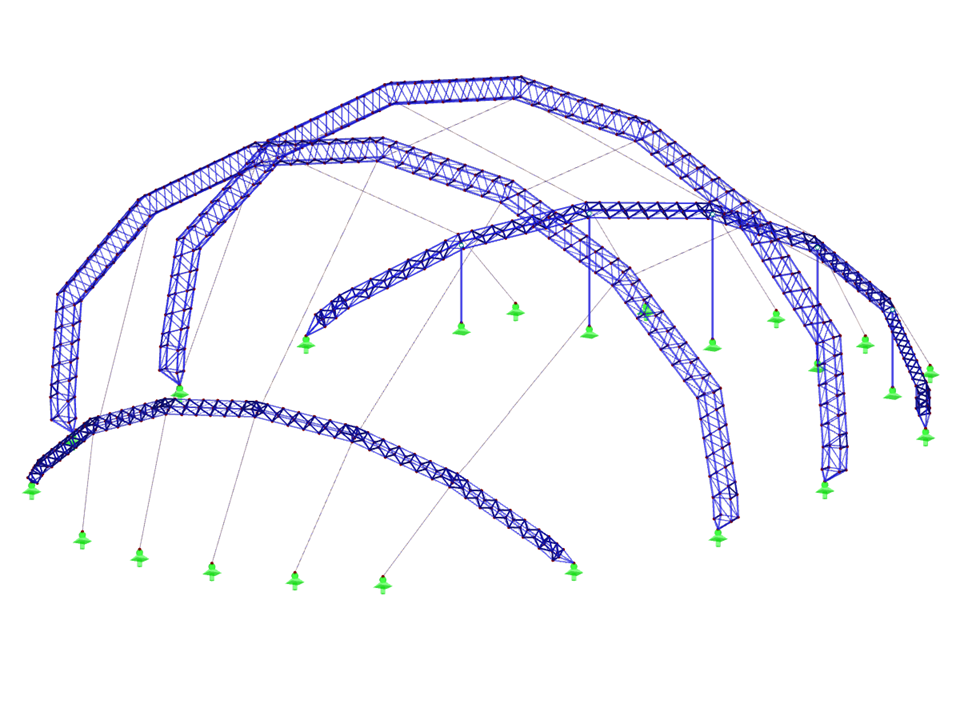

Zelttragkonstruktion mit Fachwerkbögen
| Anzahl Knoten | 853 |
| Anzahl Linien | 2507 |
| Anzahl Stäbe | 2507 |
| Anzahl Lastfälle | 11 |
| Gesamtgewicht | 35.448 t |
| Abmessungen | 58.801 x 85.044 x 27.309 m |
| Programmversion | 5.23.02 |
