Um ein Tragwerk auf seine seitlichen Verschiebungen zu kontrollieren, eignet sich das Zusatzmodul RF-/LIMITS. Anhand dieses Modells wurde demonstriert, wie man die Gebrauchstauglichkeit hinsichtlich horizontaler Knotenverformungen untersucht und einem Grenzwert gegenüberstellt.

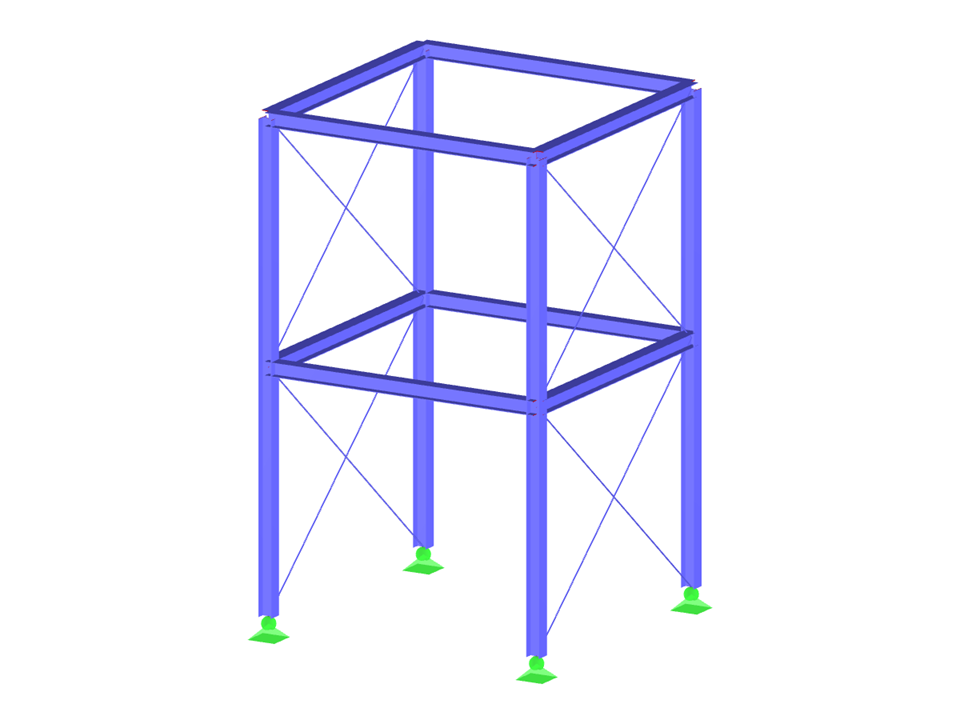

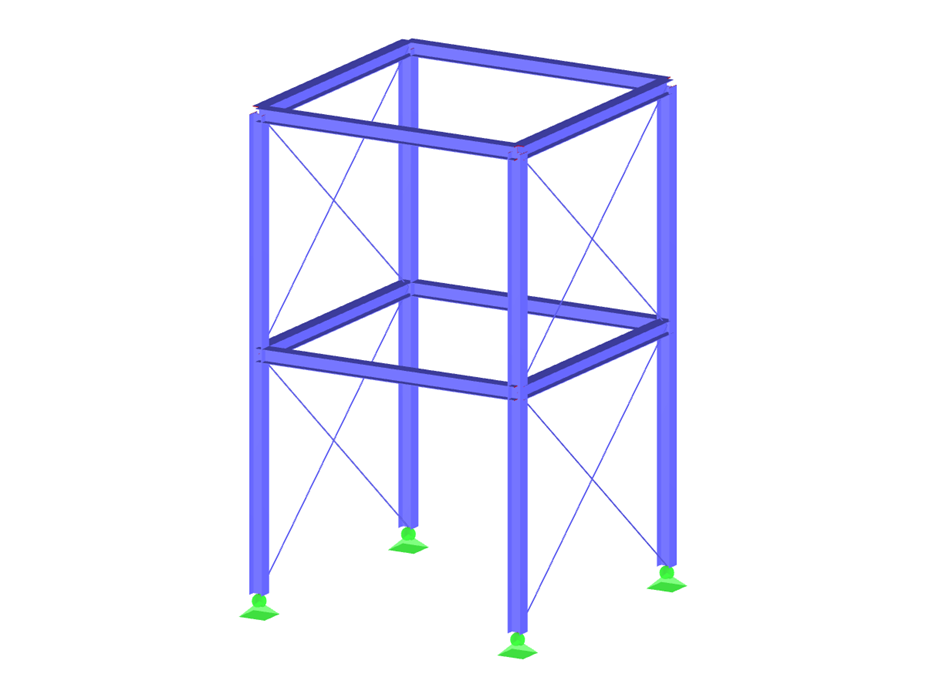

Zweigeschossige Stahlkonstruktion
| Anzahl Knoten | 12 |
| Anzahl Linien | 24 |
| Anzahl Stäbe | 24 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 8.118 t |
| Abmessungen | 6.000 x 10.000 x 6.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
