Anhand dieses Modells wurde gezeigt, wie man in RFEM und RSTAB benutzerdefinierte Kombinationsschemata definiert.

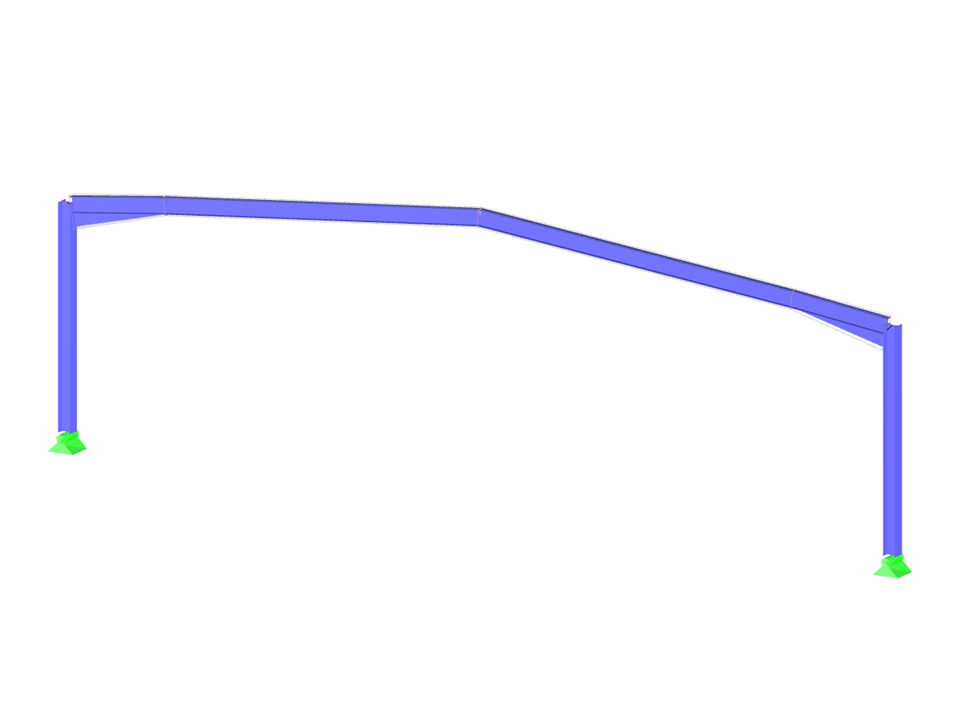

Stahlrahmen
Anzahl Knoten | 7 |
Anzahl Linien | 6 |
Anzahl Stäbe | 6 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 3 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 2.086 t |
Abmessungen | 20.000 x 6.000 x 0.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
