RFEM – Online-Handbuch Flächen

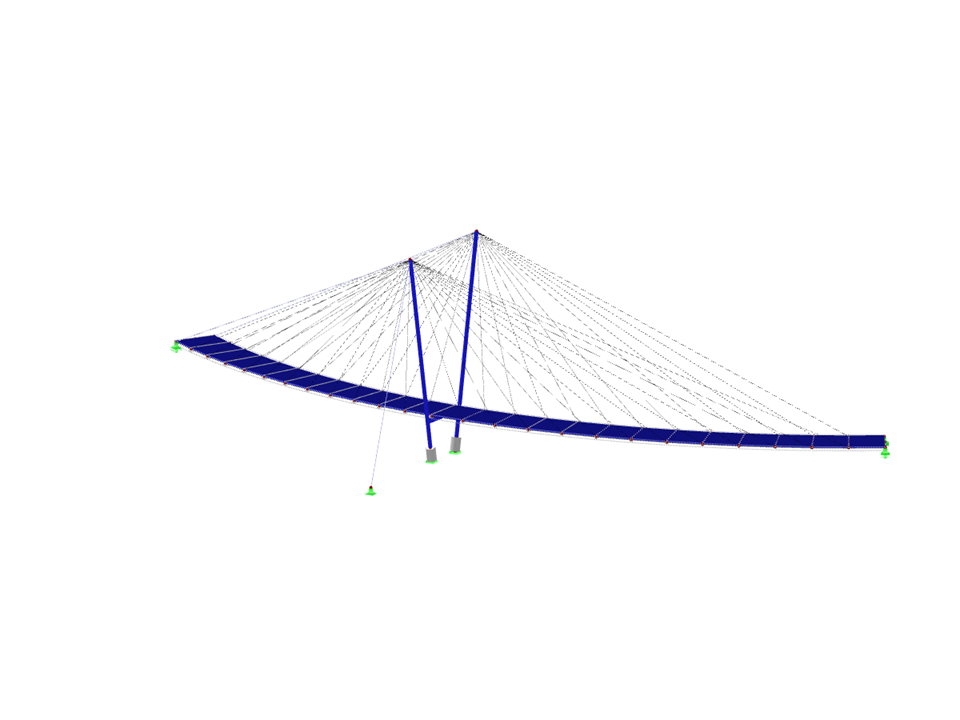

Das Modell ist der Entwurf einer gekrümmten Schrägseilbrücke als Fußgänger- und Radwegbrücke für einen Ersatzneubau der Radwegbrücke Ständlerstraße in München.
Schrägseilbrücke
| Anzahl Knoten | 93 |
| Anzahl Stäbe | 192 |
| Anzahl Lastfälle | 23 |
| Anzahl Lastkombinationen | 22 |
| Gesamtgewicht | 179.702 t |
| Abmessungen | 115.150 x 39.416 x 30.750 m |
| Programmversion | 8.25.01 |
Kundenprojekt
Produkt-Feature
Knowledge Base
.png?mw=350&hash=6eaa339e57e511d092af43ce013e521254c93d0f)
Knowledge Base
.png?mw=350&hash=fe72c46b04993d960fc1b58d5270301861f6f9e5)
RF-BEWEG/RSBEWEG besitzt keine Ergebnismasken: Die Kontrolle der erzeugten Lastfälle mit den enthaltenen Lasten erfolgt in RFEM/RSTAB. Die Bezeichnungen der einzelnen Wanderlaststellungen werden aus der jeweiligen Lastschrittnummer erzeugt.
Diese können in RFEM/RSTAB auch durch andere Lastfallbezeichnungen ersetzt werden. Alle Tabelleneingaben lassen sich nach MS Excel exportieren.
Die diversen Lastfälle lassen sich mit einem einzigen Mausklick erzeugen. Am Ende der Generierung werden die Nummern der erstellten Lastfälle und Ergebniskombinationen zur Information angezeigt.
Die von der Last befahrenen Stabzüge werden grafisch im RFEM/RSTAB-Modell ausgewählt. Es bereitet kein Problem, einen Stabzug gleichzeitig mit verschiedenen Lasttypen zu belegen.
Über die Angabe der ersten Laststellung kann das Auffahren einer Last auf den Stabzug genau abgebildet werden. Ebenso lässt sich festlegen, ob eine mehrgliedrige Wanderlast über das Ende des Stabzuges hinaus fahren kann (Brücke) oder nicht (Kranbahn).
Die Schrittweite der einzelnen Laststellungen steuert die Anzahl der Lastfälle, die für RFEM/RSTAB erzeugt werden. Es lassen sich auch Lasten zu bereits existierenden RFEM/RSTAB-Lastfällen hinzufügen, sodass keine zusätzliche Überlagerung erforderlich ist. Als Lasttypen sind Einzel-, Linien-, Trapezlasten, Lastpaare und mehrere gleichartige Einzellasten möglich.
Diese lassen sich sowohl in lokale als auch globale Richtungen ansetzen. Der Lasteintrag kann auf die wahre Stablänge oder die Projektion in eine globale Richtung bezogen werden.
- Generierung von bis zu 9.999 Lastfällen aus den Positionen einer Wanderlast
- Parametrisierte Laststellungen für verschiedene Einzel- und Streckenlasten
- Zusammenfassung mehrerer Wanderlasten in einem Generierungsfall
- Möglichkeit, Lasten in bereits vorhandenen RFEM/RSTAB-Lastfällen zu ergänzen
- Generierung einer Ergebniskombination zur Ermittlung der ungünstigsten Laststellung
- Möglichkeit, Lastbilder für die Verwendung in anderen Strukturen zu speichern
