RFEM – Online-Handbuch Flächen
Laden Sie hier das Modell eines Gebäudes aus Stahlbeton herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Berücksichtigung von Bauzuständen in RFEM 6' vom 11. Januar 2022 (deutsch, 13. Januar 2022 englisch) angewendet.
- Geotechnische Analysen in RFEM 6
- Berücksichtigung von Bauzuständen in RFEM 6
- Berücksichtigung von Bauzuständen in RFEM 6
- Berücksichtigung von Bauzuständen in RFEM 6
- Berücksichtigung von Bauzuständen in RFEM 6
- Erweiterte Spezifikation der Knotennetzverdichtung
- Berücksichtigung von Bauzuständen in RFEM 6
- Berücksichtigung von Bauzuständen in RFEM 6

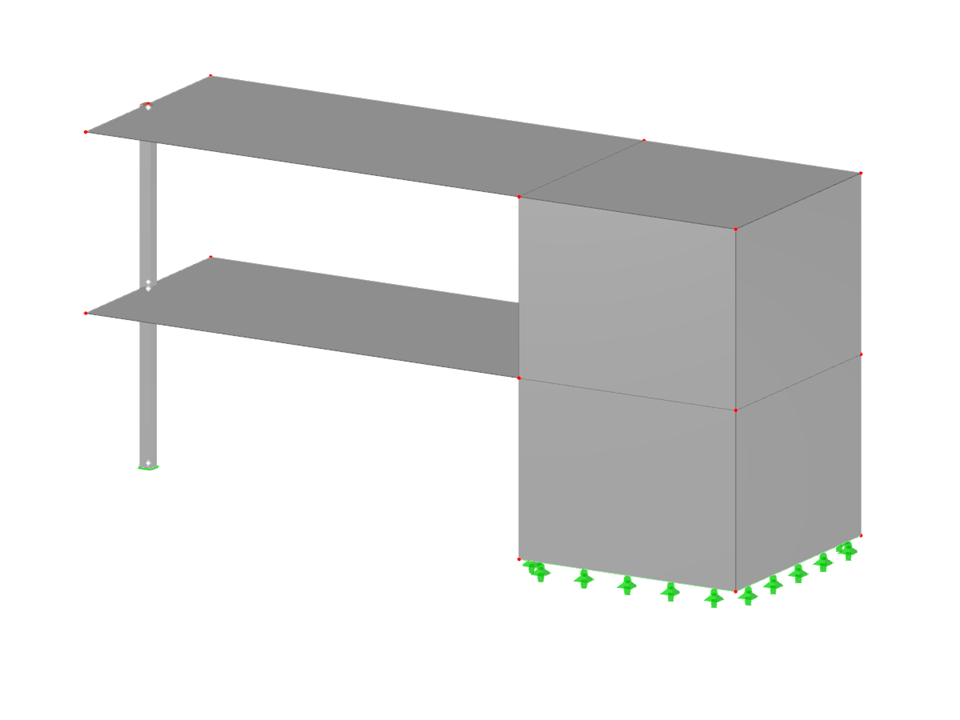

Gebäude aus Stahlbeton
| Anzahl Knoten | 19 |
| Anzahl Linien | 30 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 12 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 144.600 t |
| Abmessungen | 12.000 x 6.000 x 4.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
