Laden Sie hier die Konstruktion eines freistehenden Dachs mit Windlasten herunter und öffnen Sie sie im FEM-Programm RFEM und Windsimulationsprogramm RWIND.
Dieses Modell wird im kostenfreien Webinar "CFD-Windsimulation mit RWIND 2" vom 29. Juni 2022 (auf Englisch) verwendet.

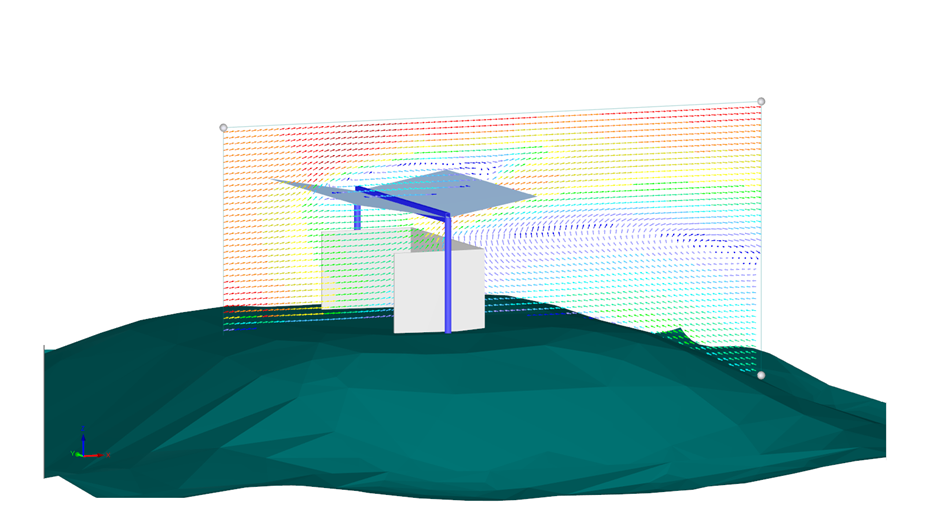

Freistehendes Dach aus Stahl mit Windlasten | ASCE 7
| Anzahl Knoten | 38 |
| Anzahl Linien | 34 |
| Anzahl Stäbe | 31 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,922 t |
| Abmessungen | 4,877 x 3,478 x 6,096 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
