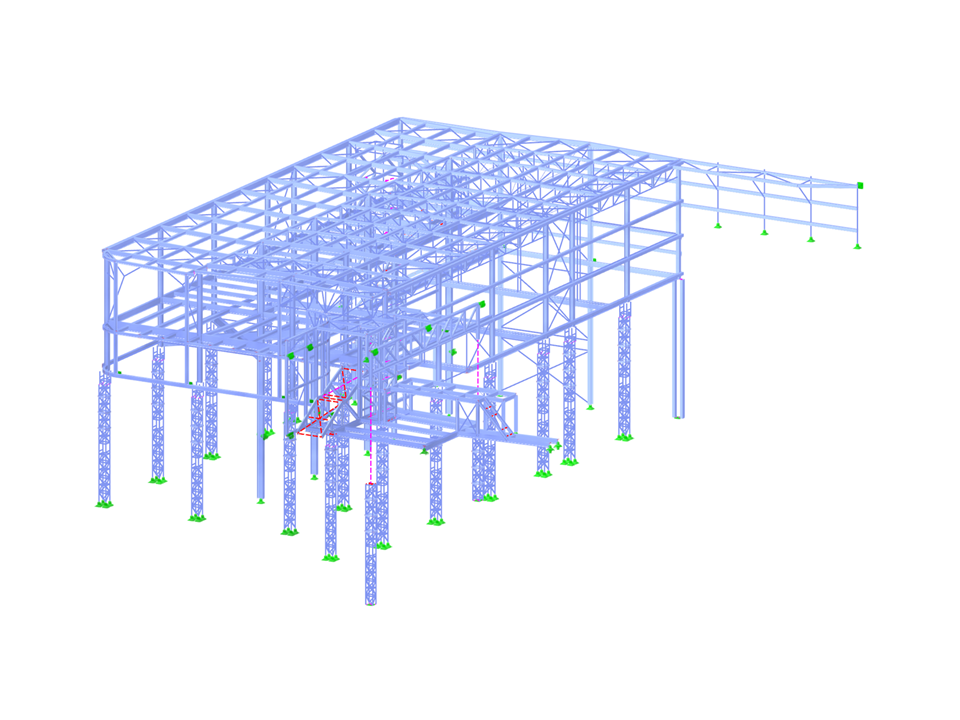

Dieses Modell umfasst die Strukturen der Kinosäle sowie die Überdachung der Passage in einer Höhe von +16,200 m. Die Dachstruktur besteht aus Fachwerk- und Massivwandelementen. Die vertikalen tragenden Elemente sind für zusätzliche Lasten verstärkt und ihre Stabilität wird durch eine Kombination aus Rahmenverbindungen und Stahlversteifungen gewährleistet. Die Foyerkonstruktion umfasst eine Verbundplatte aus Blech und Beton und wird während der Bauphase vorübergehend abgestützt.


(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

Konstruktion der Kinosäle und Überdachung der Passagen – Einkaufszentrum Černý Most

Kein Download möglich Kundenprojekt / Nur Ansicht
Anzahl Knoten 3141
Anzahl Linien 5423
Anzahl Stäbe 5362
Anzahl Flächen 15
Gesamtgewicht 262,127 t
Abmessungen (metrisch) 45,785 x 61,361 x 20,542 m
Abmessungen (imperial) 150.21 x 201.32 x 67.4 feet
Programmversion 5.33.01
