In dem Ausdruckprotokoll legen Sie die Daten fest, die Sie für die Dokumentation benötigen. Sie können auch Grafiken, Erläuterungen, Scans und PDFs in das Ausdruckprotokoll integrieren.
In diesem Kapitel wird beschrieben, wie die Erstellung eines übersichtlichen Ausdruckprotokolls gelingen kann. Dafür wird zunächst ein Abstecher gemacht und gezeigt, wie eigene Ansichten definiert werden. Diese können danach als Bilder in das Ausdruckprotokoll eingefügt werden. Anschließend werden verschiedene, ausgewählte Bearbeitungsmöglichkeiten des Ausdruckprotokolls erklärt. Ausführlichere Informationen finden Sie hier.
Sie können die Anzeige im Voraus anpassen, sodass nur relevante Objekte und Beschriftungen in den Ansichten zu sehen sind. Welche Objekte im Arbeitsbereich angezeigt werden, lässt sich im Navigator unter

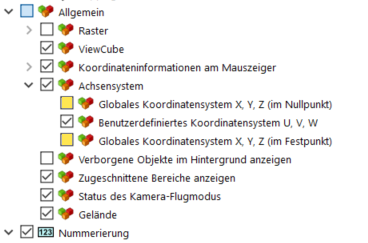

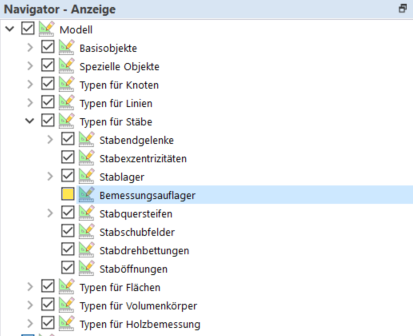

bearbeiten. Deaktivieren Sie beispielsweise die Darstellung des ursprünglichen Koordinatensystems und der Bemessungsauflager.
Außerdem können Sie in der Symbolleiste über

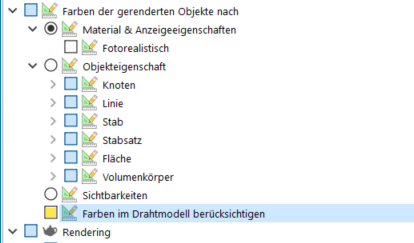

die Drahtmodellansicht aktivieren. Damit die Stäbe schwarz dargestellt werden, müssen Sie im Navigator angeben, dass Farben im Drahtmodell nicht berücksichtigt werden sollen.
