Gratsparren modellieren

In diesem Abschnitt wird gezeigt, wie dem Gratsparren ein Querschnitt und ein Material zugewiesen werden können.

Querschnitt festlegen

Selektieren Sie die drei zum Gratsparren gehörenden Linien und öffnen Sie mit einem Doppelklick den Bearbeitungsdialog. Ändern Sie dort den Linientyp in den Optionen zu Stab. Es wird sich automatisch ein neuer Dialog öffnen, indem Sie die Eigenschaften des Stabes festlegen können. In dem Register 'Querschnitt' lässt sich über die Querschnittsbibliothek öffnen, in der bereits eine große Anzahl von Querschnitten hinterlegt ist.

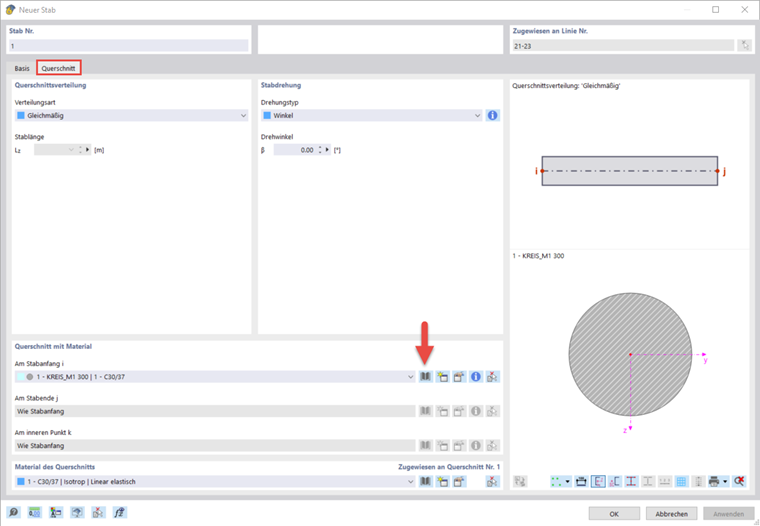

02 Querschnittsbibliothek öffnen

Wählen Sie für den Gratsparren einen dickwandigen Rechteckquerschnitt mit einer Breite von 100 mm und einer Höhe von 240 mm. Diese Angaben können im Register 'Parametrisch - Dickwandige I' festgelegt werden.

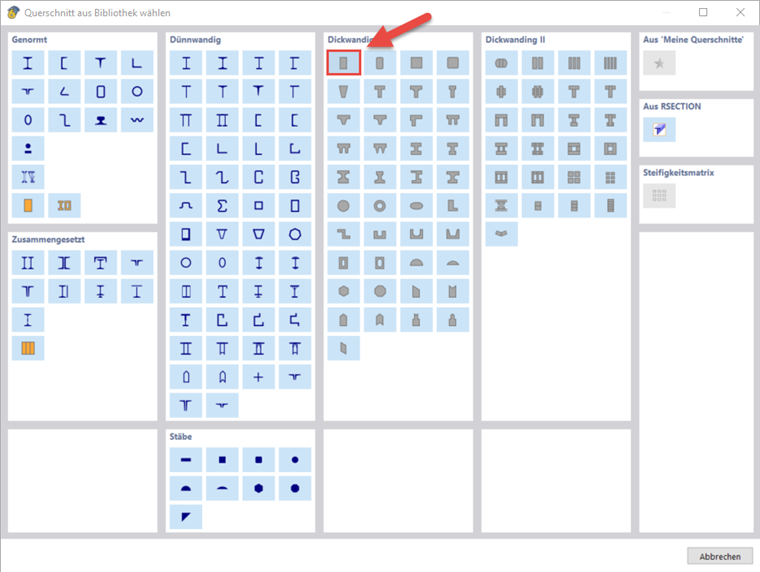

03 Dickwandigen Rechteckquerschnitt wählen

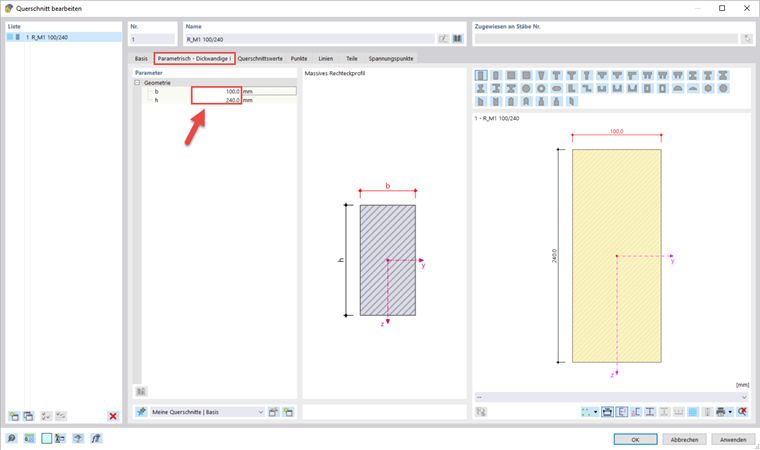

04 Querschnittsgröße festlegen

Material festlegen

Im Register 'Basis' kann dem Querschnitt ein Material zugewiesen werden. Auch für die Materialien ist in RFEM 6 eine Bibliothek bereitgestellt, die Sie über öffnen können.

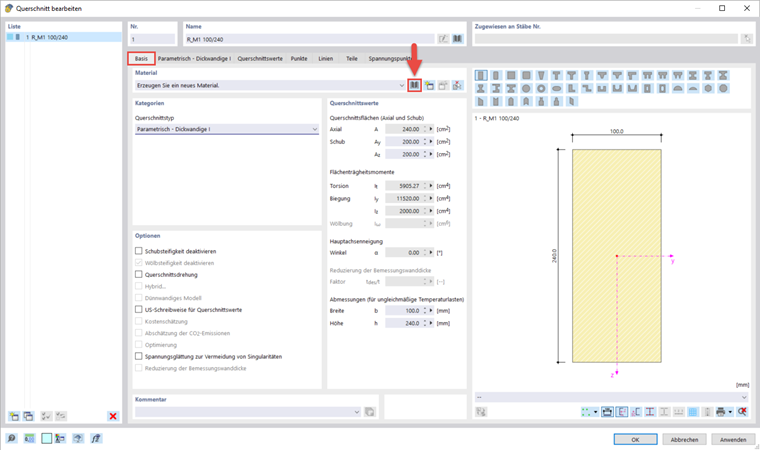

06 Materialbibliothek öffnen

Filtern Sie dort nach dem Materialtyp 'Holz' und suchen Sie dann innerhalb aller Holzmaterialien nach dem GL24h, welches für den Gratsparren verwendet werden soll. Bestätigen Sie anschließend alle Eingaben mit 'OK'.

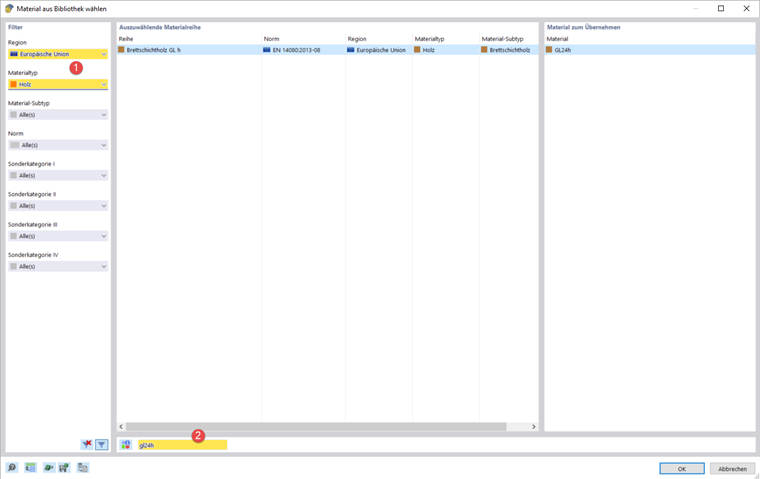

07 Material wählen
