Lager festlegen

Über die Schaltfläche kann einem Knoten ein Lager zugewiesen werden, welches über erstellt wird.

Knotenlager zuweisen

Für den Ringanker soll ein Festlager verwendet werden. In den Optionen können Sie die 'Spezifische Richtung' aktivieren und im gleichnamigen Register mit -45° angeben. Dadurch zeigt das Lager in die gleiche Richtung wie der Gratsparren. Wählen Sie nach der Bestätigung mit 'OK' den Knoten aus, an dem das Lager angebracht werden soll und beenden Sie die Eingabe dann mit einem Rechtsklick.

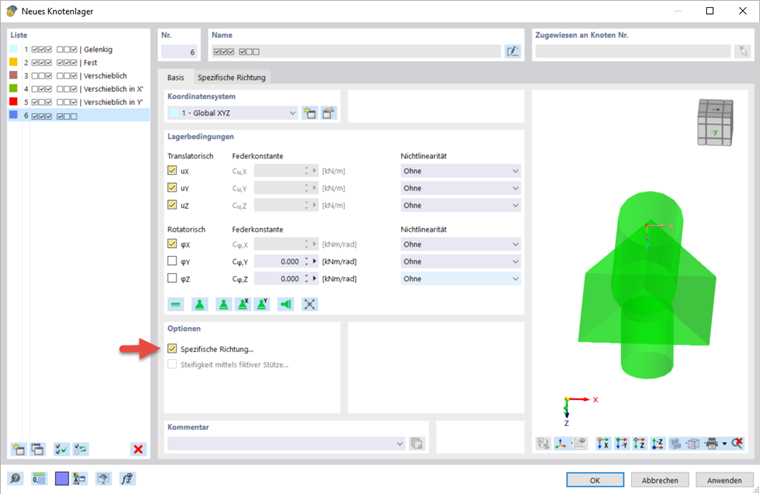

Neues Knotenlager

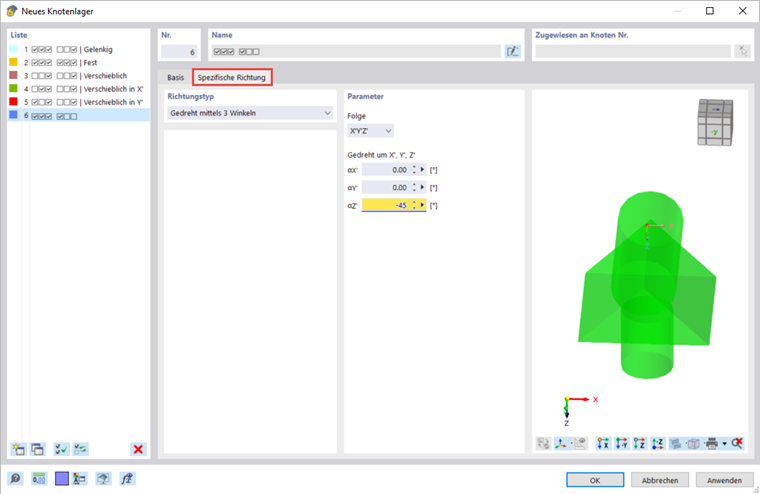

Ausrichtung des Knotenlagers

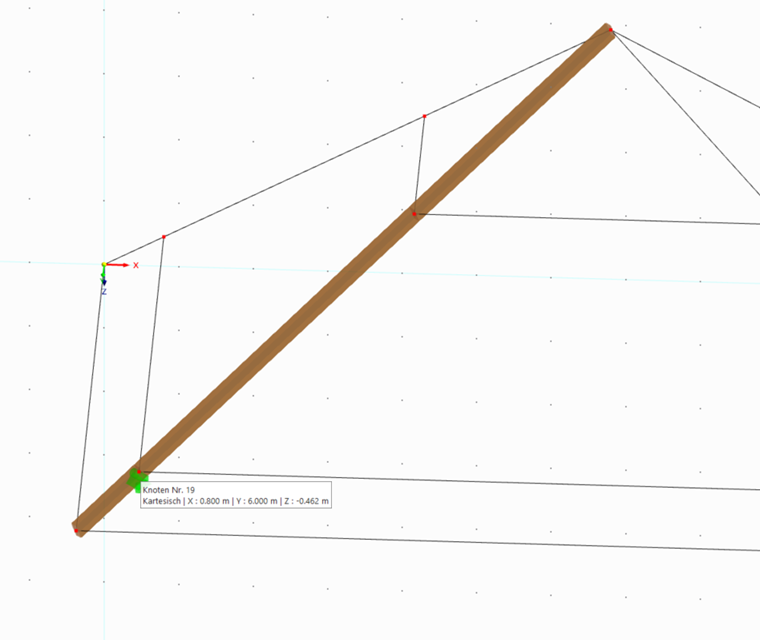

Lager dem Knoten auf dem Ringkranz zuweisen

Am Pfettenkranz und am First soll eine Verschiebung in X-Richtung möglich sein. Gehen Sie zur Erstellung der Lager genauso vor wie oben, deaktivieren Sie nur die entsprechende Festhaltung und weisen Sie das Lager den beiden zugehörigen Knoten zu.

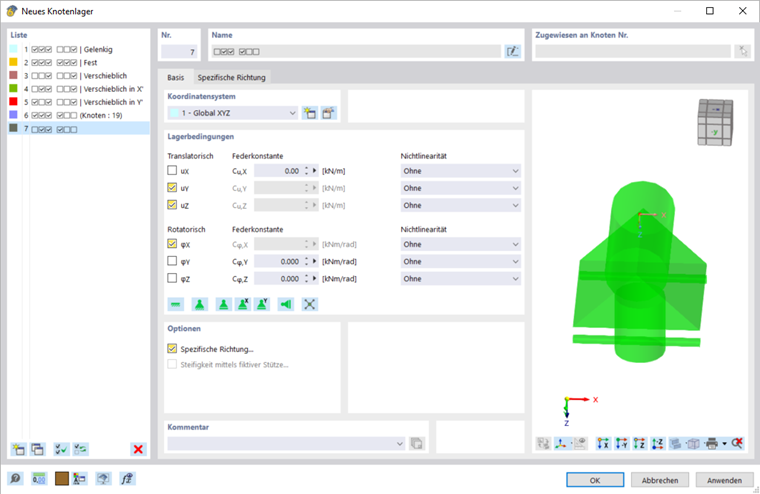

Knotenlager am First und Pfettenkranz

Um bei der Berechnung der Schnittgrößen und der Bemessung die Lastaufnahme des Ringkranzes, des Pfettenkranzes und des rechten Grats berücksichtigen zu können, müssen den entsprechenden Linien Steifigkeiten zugeordnet werden. Dies kann entweder dadurch geschehen, dass die Linien in Stäbe umgewandelt werden oder indem ihnen Linienlager zugewiesen werden. Letzteres ist über die Schaltfläche möglich. Die voreingestellte gelenkige Lagerung ist für dieses Beispiel ausreichend und kann den Linien zugeordnet werden.

Linienlager zuweisen
