Bemessungskonfigurationen

Im Ordner "Stahlanschlussbemessung" des Navigators sind zwei Konfigurationen für die Tragfähigkeitsbemessung und die Steifigkeitsanalyse voreingestellt.

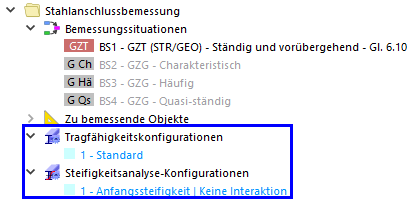

Standardkonfigurationen für Stahlanschlussbemessung - GZT und Steifigkeitsanalyse

Grenzzustand der Tragfähigkeit

Doppelklicken Sie den Eintrag 1 - Standard der Kategorie "Tragfähigkeitskonfigurationen". Im Dialog "Tragfähigkeitskonfiguration bearbeiten" werden die globalen Einstellungen für die Bemessung von Stahlanschlüssen verwaltet. Sie steuern die Bemessung des Ersatz-Stahlanschluss-FE-Modells, das im Hintergrund für die Verbindung erstellt wird.

Einstellungen der Tragfähigkeitskonfiguration für die Stahlanschlussbemessung

In der Kategorie "Allgemein" ist das Kontrollfeld "Beulnachweis durchführen" standardmäßig deaktiviert. Dies ist sinnvoll, da bei gewalzten Querschnitten keine Effekte des Plattenbeulens auftreten.

Wenn Sie die Parameter überprüft haben, klicken Sie auf OK, um den Dialog zu schließen.

Steifigkeitsanalyse

Doppelklicken Sie auf 1 - Anfangssteifigkeit | Keine Interaktion der Kategorie "Steifigkeitsanalyse-Konfigurationen". Im Dialog "Steifigkeitsanalyse-Konfiguration bearbeiten" werden die globalen Einstellungen für die Bemessung von Stahlanschlüssen verwaltet. Der Analysetyp "Anfangssteifigkeit" ist voreingestellt. Dies bedeutet, dass das Programm die Verbindung entsprechend ihrer Drehsteifigkeit S_j,ini als starr, nachgiebig oder gelenkig klassifiziert. Dieser Ansatz gewährleistet Sicherheit, optimiert den Materialeinsatz und entspricht den baurechtlichen Anforderungen.

Einstellungen der Steifigkeitsanalyse-Konfiguration für die Stahlanschlussbemessung

Nachdem Sie auch diese Parameter überprüft haben, klicken Sie auf OK, um den Dialog zu schließen.
