FAQ 004924 DE
Wird in RF-/STAHL EC3 die Option "Elastische Bemessung (auch für Querschnittsklasse 1 und 2)" unter "Details → Register Tragfähigkeit" bei Aktivierung auch für den Stabilitätsnachweis berücksichtigt?
Antwort
Ja, sofern der Stabilitätsnachweis innerhalb des Registers "Stabilität" aktiviert ist, sowie die Option "Elastische Bemessung (auch für Querschnittsklasse 1 und 2)" aus dem Register "Tragfähigkeit" (siehe Bild), so werden auch die Stabilitätsnachweise mit elastischen Querschnittswerten geführt.

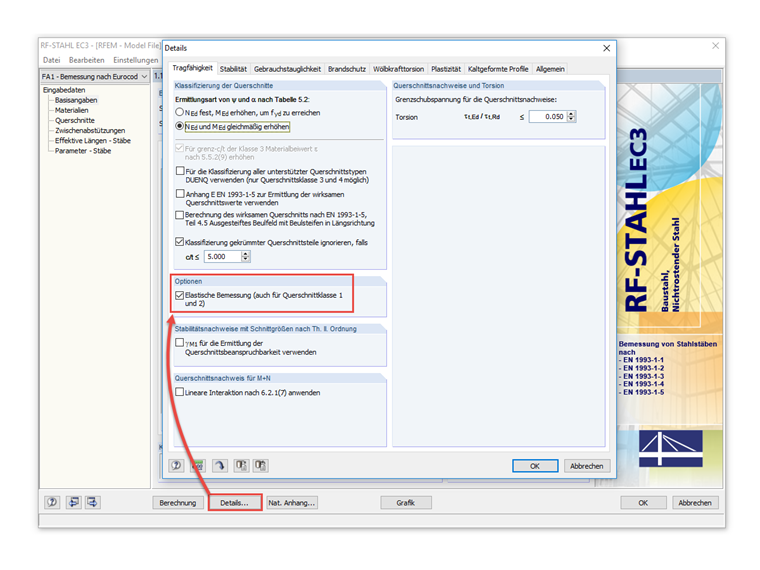

Bild 01 - Elastische Bemessung (auch für Querschnittsklassen 1 und 2)
