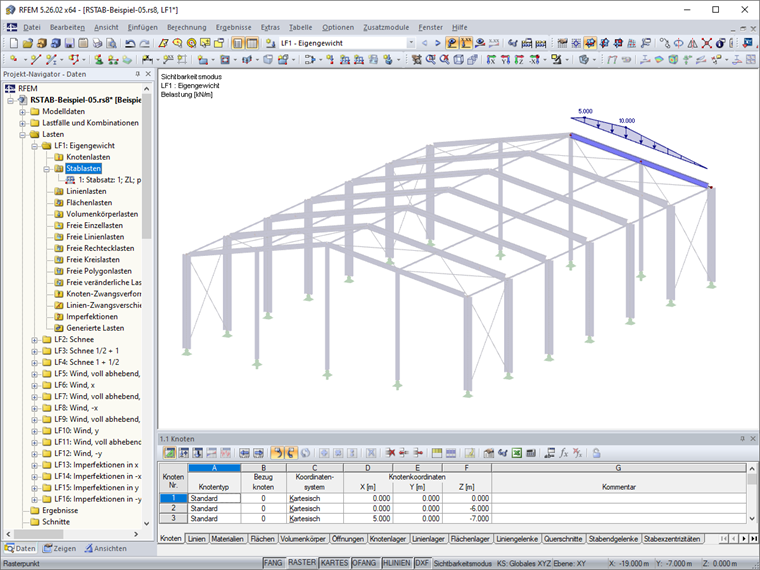

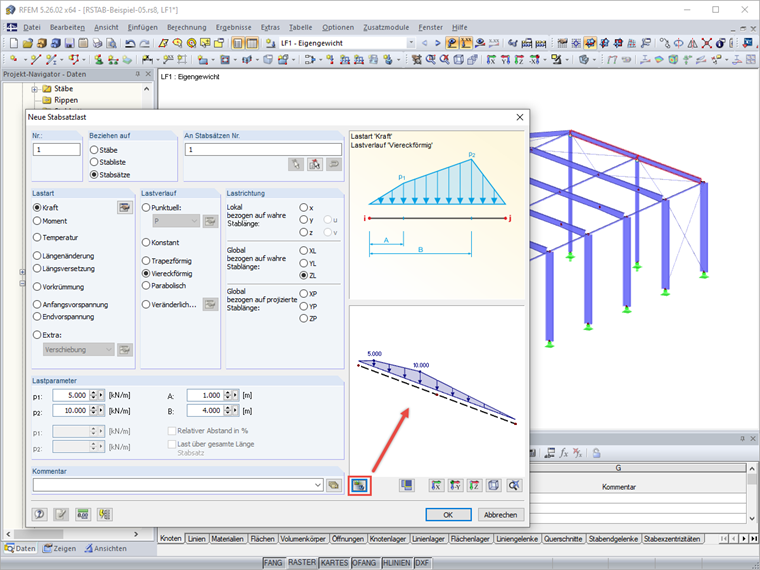

Stab- und Linienlasten: Vorschau im Dialog

RFEM- und RSTAB-Modelle lassen sich als 3D-glTF-Modelle (Formate *.glb und *.glTF) abspeichern. Diese können dann in einem 3D-Viewer von Google oder Babylon rundum dreidimensional und im Detail betrachtet werden. Mit einer VR-Brille, wie zum Beispiel Oculus, kann man sogar durch die Struktur 'wandern'.

Die 3D-glTF-Modelle können mittels JavaScript gemäß dieser Anleitung in eigene Webseiten integriert werden (wie auf der Dlubal-Webseite Modelle zum Herunterladen).

Mit der Ansichtsoption Kamera-Flugmodus kann man durch das RFEM- bzw. RSTAB-Modell fliegen. Die Richtung und Geschwindigkeit des Fluges lassen sich über die Tastatur steuern. Zudem besteht die Möglichkeit, den Flug durch das Modell als Video abzuspeichern.

• 3D-inkompressible Windströmungsanalyse mit OpenFOAM^®-Softwarepaket
• Direkte Modellübernahme von RFEM bzw. RSTAB inklusive Nachbar- und Geländemodellen (3DS-, IFC-, STEP-Dateien)
• Modellaufbau über STL- oder VTP-Dateien unabhängig von RFEM oder RSTAB
• Einfache Modelländerung über Drag and Drop und grafische Anpassungshilfen
• Automatische Korrekturen der Modelltopologie mit Shrink-Wrap-Vernetzungen
• Möglichkeit, Objekte aus der Umgebung hinzuzufügen (Gebäude, Gelände, …)
• Höhenabhängige Beschreibung der Windbelastung nach Norm (Geschwindigkeit, Turbulenzintensität)
• K-Epsilon- und K-Omega-Turbulenzmodelle
• Automatische Vernetzung angepasst an die gewählte Detailtiefe
• Parallele Berechnung mit optimaler Ausnutzung der Leistungsfähigkeit von Multicore-Rechnern
• Ergebnisse in wenigen Minuten für Simulationen mit geringer Auflösung (bis zu 1 Million Zellen)
• Ergebnisse in wenigen Stunden für Simulationen mit mittlerer/hoher Auflösung (1-10 Millionen Zellen)
• Graphische Darstellung von Ergebnissen auf Clipper-/Slicer-Ebenen (Skalar- und Vektorfelder)
• Graphische Darstellung von Stromlinien
• Stromlinienanimation (optionale Videoerstellung)
• Definition von Punkt- und Linienproben
• Ausgabe der aerodynamischen Druckbeiwerte
• Grafische Darstellung der Turbulenzeigenschaften im Windfeld
• Optionale Vernetzung mittels der Randschichtoption für den Bereich nahe der Modelloberfläche
• Berücksichtigung von rauen Modelloberflächen möglich
• Optionale Verwendung eines numerisches Schemas 2. Ordnung
• Mehrsprachige Programmbedienung möglich (z. B. in Deutsch, Englisch, Spanisch, Französisch)
• Dokumentation im Ausdruckprotokoll von RFEM und RSTAB möglich
