18. Oktober 2021

6 Hauptunterschiede zwischen RFEM 6 und RFEM 5

Die neue Generation der Software RFEM ist ein intuitives, leistungsfähiges und einfach zu bedienendes 3D-FEM-Programm, das den neuesten Anforderungen in Modellierung, Berechnung und Tragwerksplanung gerecht wird. Das moderne Designkonzept sowie die Einführung neuer Features machen das Programm noch innovativer und benutzerfreundlicher. Die wesentlichen Unterschiede zwischen RFEM 6 und seiner Vorgängerversion RFEM 5 werden im Folgenden erläutert.

Integration sämtlicher Add-Ons in die RFEM-Umgebung

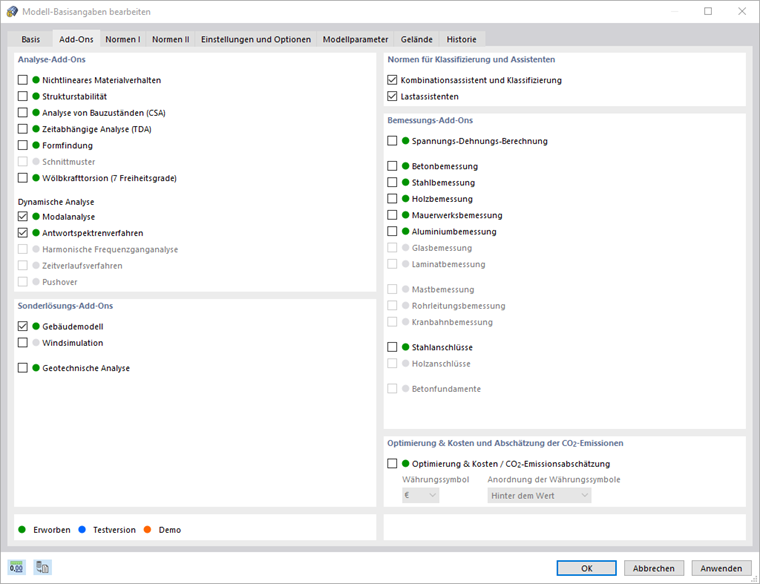

Im Gegensatz zu RFEM 5, bei dem einzelne Zusatzmodule separat initialisiert werden müssen, sind alle Add-Ons in die Umgebung von RFEM 6 integriert und werden dort zentral verwaltet. Diese Integration ermöglicht eine interaktive Nutzung der einzelnen Programmteile und bietet dem Anwender somit die Möglichkeit, ein auf seine Bedürfnisse zugeschnittenes Programmpaket zusammenzustellen.

Neue Add-Ons

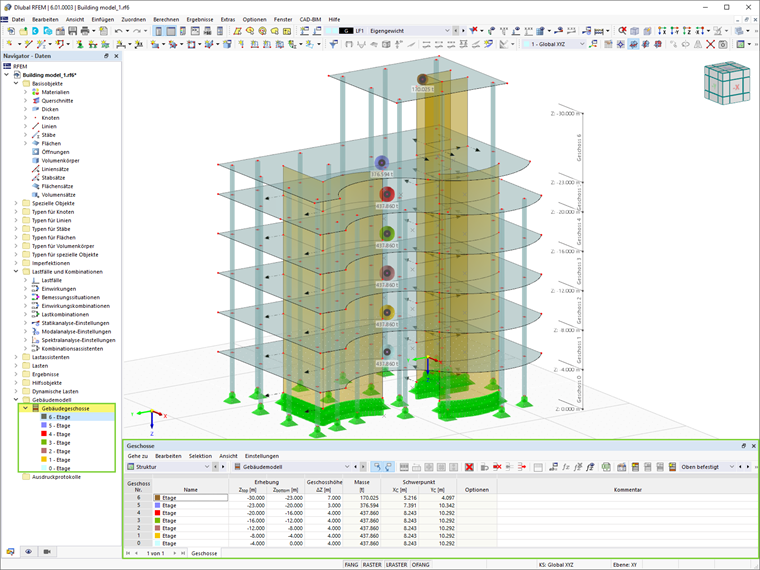

RFEM 6 bietet neue Add-Ons zur Verbesserung der Modellierung und Bemessung. Das Gebäudemodell Add-On ermöglicht es beispielsweise, Geschosse von Gebäuden einfach und unkompliziert zu definieren und abzuändern. In ähnlicher Weise erweitert das in RFEM 6 verfügbare separate Add-On Mauerwerksbemessung die Bemessung von Mauerwerkskonstruktionen im Vergleich zu RFEM 5, wo das Tragverhalten von Mauerwerk durch das Zusatzmodul RF-MAT NL erfasst werden muss.

Weitere neue Add-Ons in RFEM 6 sind die Optimierung & Kosten und Abschätzung der CO2-Emissionen sowie die Zeitabhängige Analyse (TDA). Ersteres kann verwendet werden, um geeignete Parameter zur Einhaltung der Optimierungskriterien zu finden und die Kosten oder CO2-Emissionen abzuschätzen. Letzteres ermöglicht die Berücksichtigung des zeitabhängigen Materialverhaltens in RFEM 6.

Schnellere Berechnung mit Multicore-Prozessortechnologie

Bei Modellen, bei denen viele Lastkombinationen berechnet werden müssen, werden mehrere Solver, genauer gesagt einer je Kern, parallel gestartet. Da jeder Solver eine Lastkombination berechnet, wird die Auslastung der Kerne und die Berechnung selbst stark verbessert.

Leistungsfähigeres Ausdruckprotokoll

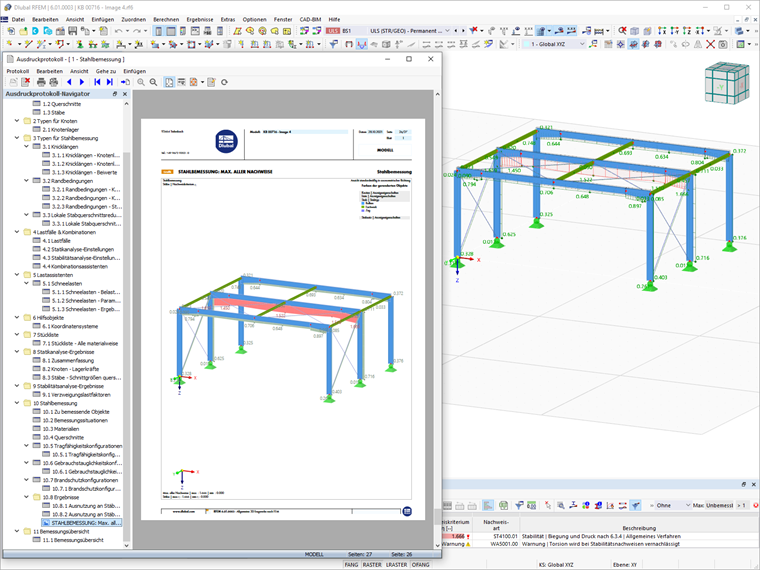

Das Ausdruckprotokoll in RFEM 6 wurde deutlich optimiert. Paralleles Arbeiten im Programm und im Protokoll ist dank der nicht-modalen Ausdruckumgebung möglich. Der Anwender kann die zu exportierenden Daten auswählen, filtern, kopieren und verwalten sowie Kapitel interaktiv ändern und benutzerdefinierte Kapitel erstellen.

PDF-Dateien, Formeln, 3D-Grafiken usw. können ebenfalls in das Ausdruckprotokoll importiert werden. Grafische Ausdrucke können einfach angepasst werden. Beispielsweise können Bilder in 3D im PDF-Format des Protokolls exportiert werden.

Ausgabe der Nachweisformeln

Eine der Neuerungen in RFEM 6 ist die Ausgabe der zur Nachweisführung verwendeten Formeln. Sobald die Ergebnisse hinsichtlich der Bemessung vorliegen, können die Formeln zur Nachweiskontrolle im Detail angezeigt werden. Diese Formeln können in das Ausdruckprotokoll übernommen werden. Neben den verwendeten Nachweisformeln wird auch auf die zugehörige Gleichung in der Norm verwiesen.

Skript-Manager

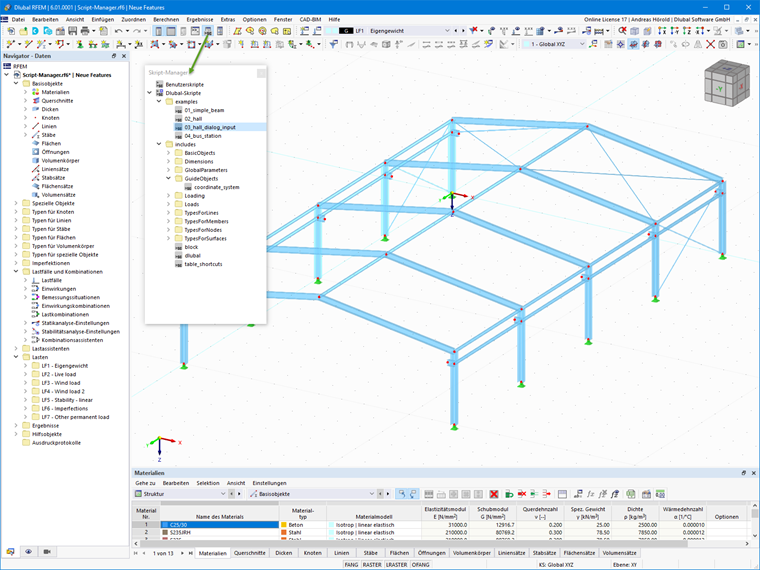

Mit Hilfe des Skript-Managers in RFEM 6 lassen sich sämtliche Eingabeelemente mittels JavaScript ansteuern. Das kann über die Konsole oder abgespeicherte Skripte erfolgen.



Autor

Frau Kirova ist bei Dlubal zuständig für die Erstellung von technischen Fachbeiträgen und unterstützt unsere Anwender im Kundensupport.
