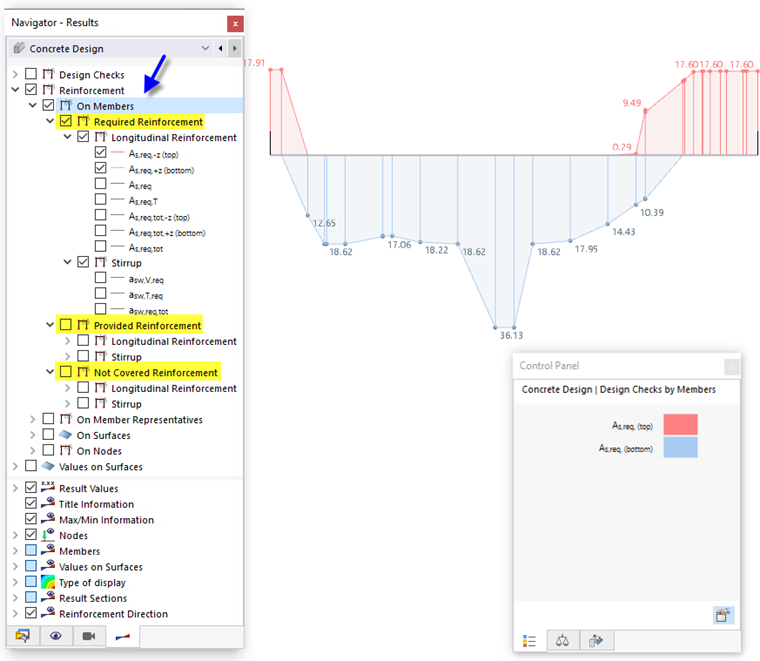

Dans le « Navigateur - Résultats », spécifiez les résultats de calcul des sections d'armatures à afficher graphiquement sur les barres. Vous pouvez sélectionner les résultats spécifiques pour l'armature requise, l'armature prévue et l'armature non couverte.
L'aire de la section du type d'armatures sélectionné est affichée pour chaque localisation de barre. Vous pouvez voir la position de l'armature, au-dessus ou au-dessous, à l'aide de la représentation sur les côtés de barre correspondants.
Panneau de contrôle

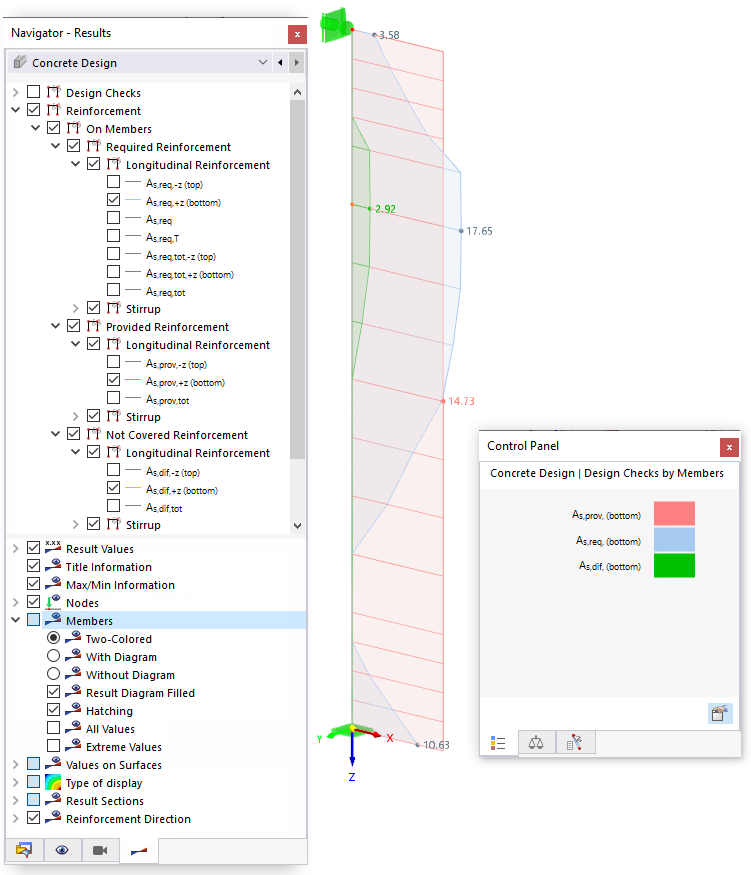

Si vous sélectionnez plusieurs armatures, les sections d'armatures sont affichées ensemble. Les assignations des couleurs sont affichées dans le panneau de contrôle. Vous pouvez par exemple comparer les armatures longitudinales requises avec les armatures longitudinales prévues.
L'armature non couverte représente la différence entre l'armature prévue et l'armature requise.
Affichage de résultats
La catégorie « Barres » dans la partie inférieure du navigateur propose différentes options pour adapter l'affichage des résultats (voir l'image Comparer les armatures requises et prévues). Vous pouvez afficher la distribution des armatures avec ou sans hachures, afficher toutes les valeurs des points de calcul ou n'afficher que les valeurs extrêmes de toutes les barres.
