Introduction
Le béton armé est un matériau composite hétérogène. Son comportement est principalement influencé par les quatre composantes suivants :
- Relation non linéaire σ-ε
- Ruine par compression
- Fissuration en traction
- Augmentation de la résistance pour le béton confiné
Béton en compression
Comportement du matériau

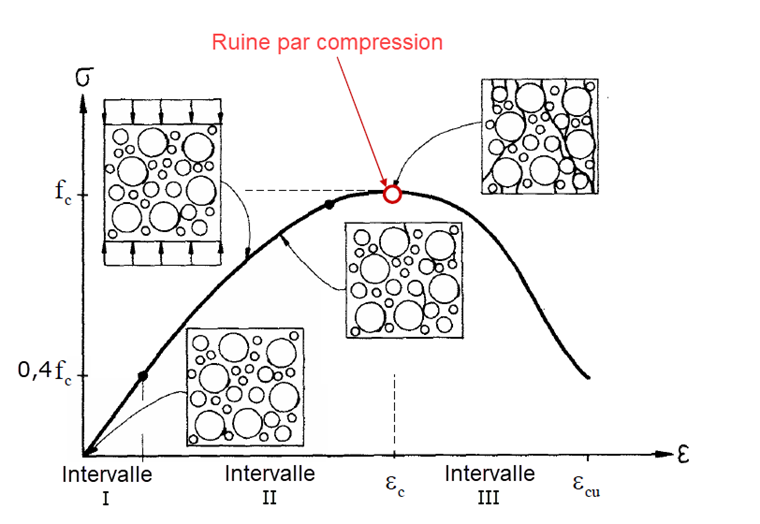

Sous une sollicitation uniaxiale de courte durée en compression, le béton présente le comportement contrainte-déformation illustré dans l’image suivante. Il peut être grossièrement divisé en trois intervalles.
Intervalle I
Jusqu’à environ σc ≤ 0,4·fc, le béton présente un comportement quasi-élastique linéaire.
Intervalle II
Avec l’augmentation de la charge, des microfissures se forment, conduisant à une diminution de la rigidité et à une augmentation disproportionnée des déformations jusqu’à atteindre la résistance en compression fc.
La diminution de la rigidité et la résistance atteignable dépendent fortement de la vitesse de chargement. La résistance à long terme est réduite par rapport à la résistance immédiate.
Intervalle III
Dans les essais contrôlés par les déformations, les contraintes diminuent dans l’intervalle suivant à mesure que la déformation augmente, avec l’avancement de la destruction de la structure du béton. Le profil de courbe dans la zone décroissante est le résultat d'une dégradation locale ou d’une fragmentation du corps en béton.
Dans les essais contrôlés par la charge, la troisième zone ne se manifesterait pas, menant à une rupture fragile.
Modèle de comportement
Pour décrire le comportement du matériau en compression sous sollicitation uniaxiale, la fonction suivante a été incluse dans l’EN 1992-1-1 conformément à (3.14).
|
η |
=εc/εc1 |
|
εc1 |
déformation au maximum de la contrainte de compression du béton |
|
k |
1,05 |

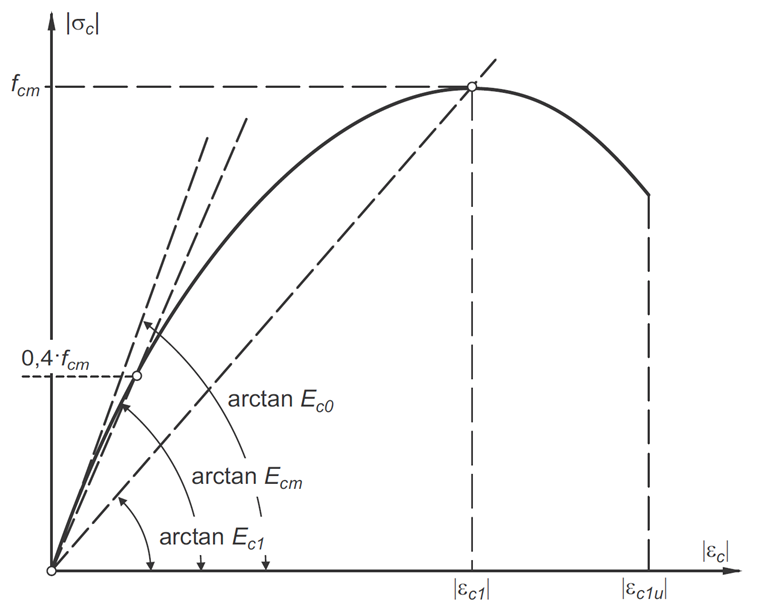

Le profil de courbe résultant est schématiquement montré dans l’image suivante.
Selon l’EC 2, 3.1.5(2), d’autres courbes contrainte-déformation idéalisées peuvent être utilisées si elles représentent adéquatement le comportement du béton étudié.
Hypothèses pour l’ELS
La courbe contrainte-déformation selonl’EC 2, (3.14) pour le béton est calculée pour la vérification à l’ELS avec les résistances moyennes des matériaux.
Hypothèses pour l’ELU
La courbe contrainte-déformation selon l’EC 2, (3.14) pour le béton peut être utilisée pour la vérification à l’ELS. Dans l’équation et dans la valeur k, fcm est remplacé par la valeur de calcul de la résistance à la compression du béton fcd et Ecm par Ecd = Ecm / γCE (5.20).
