Dodatek Wymiarowanie konstrukcji drewnianych jest w pełni zintegrowany z RFEM lub RSTAB. Dlatego też można użyć wszystkich możliwości znanych z programu głównego, aby udokumentować graficzne wyniki stopni wykorzystania i obliczeń. Ogólna procedura przygotowania grafik do wydruku jest opisana w rozdziale Grafiki podręcznika RFEM.
Grafiki okna roboczego
W rozdziale Grafika dla wymiarowania drewna przedstawiono różne typy wyników, które są dostępne graficznie dla prętów i powierzchni. Bieżący widok można wydrukować bezpośrednio za pomocą funkcji drukowania lub przekazać do raportu.

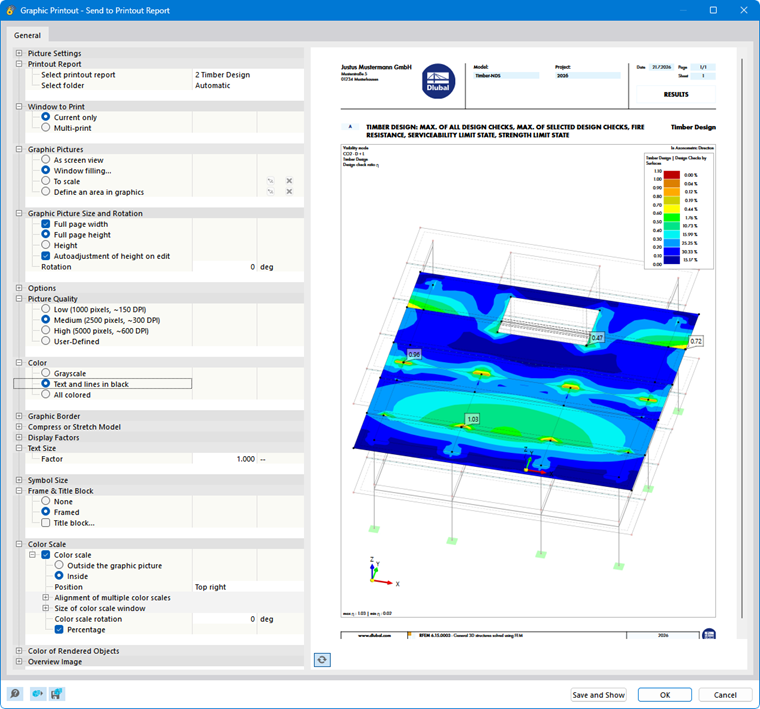

W oknie dialogowym 'Wydruk grafiki' należy jak zwykle wprowadzić ustawienia drukowania dla obrazu.

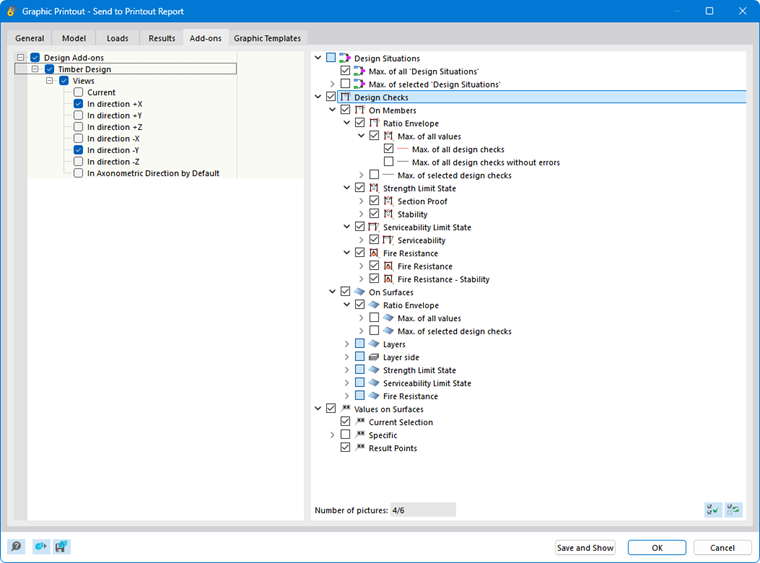

Jeśli w kategorii 'Które okna' aktywują Państwo opcję Wydruk zbiorowy, to w zakładce 'Rozszerzenia' można określić ustawienia dotyczące drukowania wielu okien lub druku seryjnego grafik (patrz rozdział Używanie wydruku zbiorowego podręcznika RFEM). Grafiki zostaną wówczas posortowane w raporcie przy wynikach wymiarowania konstrukcji drewnianej.
Szczegóły warunków projektowych i wykresy wyników

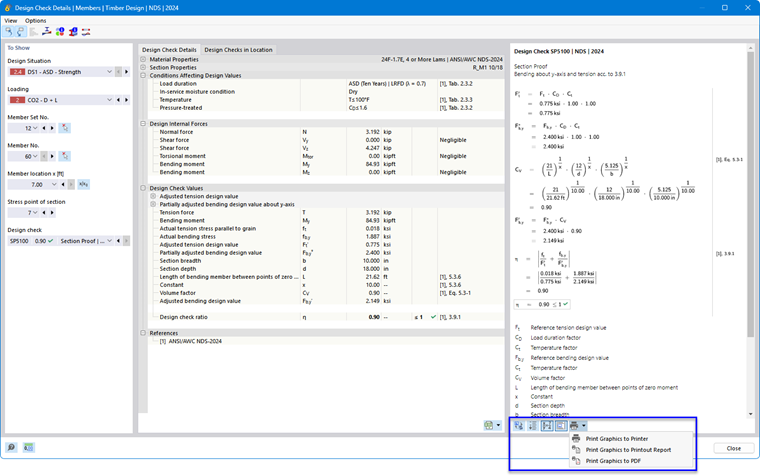

Również w oknach dialogowych szczegółów warunków projektowych i wykresów wyników dostępne są funkcje drukowania. Następujące grafiki można drukować bezpośrednio, zapisywać jako PDF lub przekazywać do raportu:
- Widok formuły Szczegóły warunku projektowego
- Wykresy wyników w przekroju
- Wykresy wyników w punkcie powierzchni
- Wykresy wyników na pręcie lub zbiorze prętów
- Wykres głębokości zwęglenia w czasie
