Szczegół warunku projektowego

W tabelach wyników kategorii 'Projektowanie konstrukcji drewnianych' można otworzyć szczegóły warunku projektowego na jeden z następujących sposobów:

• Przycisk na pasku narzędzi tabeli
• Dwukrotne kliknięcie w wiersz wyników

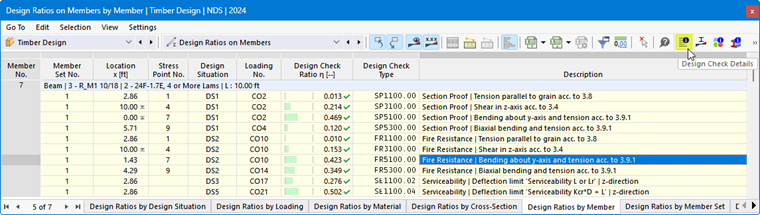

Przycisk 'Szczegóły sprawdzenia' na pasku narzędzi tabeli

Pojawi się okno dialogowe 'Szczegóły warunku projektowego'. Wyświetlane są w nim równania warunku projektowego wraz z wynikami pośrednimi weryfikacji, które dotyczą wyniku wybranego w tabeli.

Szczegół warunku projektowego projektowania konstrukcji drewnianych

W centralnej części widoczne są szczegółowe wyniki, a w prawej kolumnie formuły warunku projektowego.

Wyświetlanie

W sekcji po lewej stronie ustawione są parametry wiersza tabeli wybranego podczas otwierania okna dialogowego. Pozwala to na kontrolę sytuacji obliczeniowej, miarodajnych obiektów i kryterium weryfikacji.

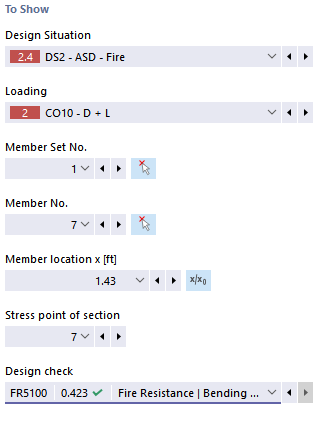

Ustawienie wyświetlania szczegółów warunku projektowego

Jeśli chcesz sprawdzić szczegóły dla innej konstelacji przypadku, możesz w dowolnej chwili dostosować w listach wyboru parametry – sytuację obliczeniową, obciążenie, obiekt, położenie x lub węzeł siatki, punkt naprężenia lub warstwę, warunek projektowy. Dostępne są opcje wyboru dla wszystkich obliczonych typów wyników. Jeśli na przykład wymiarowane były tylko pręty, nie wyświetla się opcji dla zbiorów prętów i powierzchni. Podobnie w szczegółach warunku projektowego dla powierzchni nie można przejść do warunków projektowych dla prętów. W takim przypadku wybierz odpowiednią tabelę wyników w programie bez zamykania okna dialogowego 'Szczegóły warunku projektowego'.

Jeśli chcesz sprawdzić wyniki innego obiektu, możesz wybrać pręt lub powierzchnię graficznie w oknie roboczym za pomocą przycisku .

W przypadku wyników zbioru prętów na liście prętów dostępne są do wyboru tylko numery prętów należących do tego zbioru prętów. Podobnie w przypadku wyników zbioru powierzchni lista zawiera tylko powiązane powierzchnie. Po aktywowaniu przycisku dla zbioru prętów 'Położenie x na pręcie' odnosi się do początku zbioru prętów. Gdy jest nieaktywny, położenie x odnosi się do początku wybranego pręta. Pręty niewymiarowane jako zbiór prętów dostępne są na liście po wybraniu wpisu '--' dla 'Nr zbioru prętów'.

W przypadku punktów naprężenia wybór możliwy jest tylko dla warunków projektowych odnoszących się do punktu naprężenia (na przykład analiza naprężeń). Dla innych warunków, takich jak użytkowalność, wyświetlana jest wartość '--'.

Szczegóły warunku projektowego

W środkowej części, w zakładce Szczegóły warunku projektowego, w strukturze drzewiastej wymienione są najważniejsze parametry wejściowe, wartości pośrednie i wyniki obliczeń (patrz rysunek Szczegóły warunku projektowego dla drewna). Pozwala to na śledzenie krok po kroku przeprowadzonych weryfikacji.

Wartości pośrednie można również sprawdzić w formułach warunku projektowego po prawej stronie. Kliknięcie w wiersz kategorii 'Wartości weryfikacyjne' spowoduje wyróżnienie odpowiedniej formuły warunku poprzez obramowanie.

W kategorii 'Obliczeniowe siły wewnętrzne' podane są siły wewnętrzne używane w weryfikacji dla tego położenia. Jeśli siła wewnętrzna jest oznaczona jako 'Pomijalna', jej wartość jest poniżej wartości granicznej (patrz rozdział Pręty | Podstawy). W dalszej weryfikacji nie będzie ona brana pod uwagę.

Warunki projektowe w położeniu

W zakładce Warunki projektowe w położeniu wymienione są wszystkie weryfikacje przeprowadzone w położeniu x na pręcie lub w węźle siatki. Zapewnia to szybki przegląd stopni wykorzystania poszczególnych typów warunków projektowych.

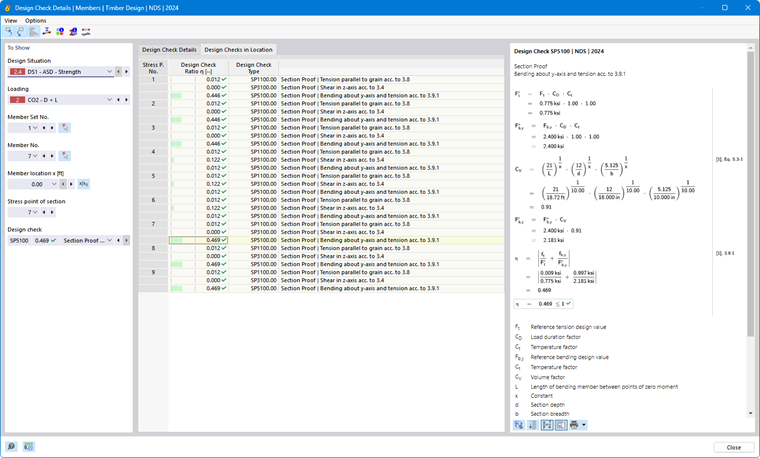

Szczegóły obliczeń projektowania konstrukcji drewnianych | Obliczenia w punkcie

Kliknięcie w wiersz wyświetla odpowiednią formułę warunku projektowego po prawej stronie. Dwukrotne kliknięcie wiersza powoduje przejście do zakładki 'Szczegóły warunku projektowego', gdzie można sprawdzić wartości pośrednie i wyniki tej weryfikacji.

Niektóre weryfikacje – na przykład analizy naprężeń – są przeprowadzane w każdym punkcie naprężenia. Inne weryfikacje, takie jak warunki użytkowalności, nie wymagają natomiast rozróżnienia między punktami naprężenia.

Formuły warunku projektowego

W prawej sekcji podane są najważniejsze formuły do określania wartości pośrednich oraz końcowe obliczenia kryterium weryfikacji (patrz rysunek Szczegóły warunku projektowego dla drewna). Kliknięcie formuły powoduje wybranie odpowiedniego wiersza w kategorii 'Wartości weryfikacyjne' w szczegółach warunku projektowego. Za pomocą przycisku na dole można przełączać między symbolami wzorów a wartościami liczbowymi, a za pomocą przycisku wyświetlić skróconą wersję z równaniem warunku projektowego.

Formuły warunku projektowego można również wykorzystać do tworzenia dokumentacji. Przycisk listy oferuje różne możliwości wyboru wydruku (patrz rysunek Drukuj szczegóły warunku projektowego).

Przycisk umożliwia przełączanie między formułami a widokiem modelu. Pozwala to szybko zlokalizować miejsce weryfikacji warunku w modelu.

Menu 'Widok' i 'Opcje'

W oknie dialogowym 'Szczegóły warunku projektowego' można za pomocą funkcji menu otwierać kolejne okna dialogowe do analizy wyników lub sterować widokiem. Alternatywnie można używać odpowiednich przycisków. Są one powiązane z następującymi funkcjami:

Przycisk	Funkcja
	Synchronizuje szczegóły warunku projektowego z wybranymi obiektami w tabeli
	Synchronizuje tabelę wyników z wyborem w szczegółach warunku projektowego
	Włącza lub wyłącza kolorową skalę referencyjną w zakładce Warunki projektowe w położeniu
	Otwiera okno Wykresy wyników w przekroju
	Otwiera okno Wykresy wyników w punkcie powierzchni
	Otwiera okno z informacjami o właściwościach materiału drewna
	Otwiera okno z informacjami o właściwościach przekroju
	Otwiera okno Wykres głębokości zwęglenia w czasie
	Otwiera okno dialogowe Wykresy wyników
