Bemessung und Bewertung lokal gestützter Platten unter Nutzung verschiedener Berechnungsprogramme

Die Bachelorarbeit befasst sich mit der Beurteilung von Stahlbetonplatten auf Durchstanzen und vergleicht die Handberechnung nach der 1. und 2. Generation des Eurocodes mit den Ergebnissen der Software RFEM 6, SCIA Engineer 25 und FIN EC 2026. Während beide Normengenerationen zur gleichen Anzahl von Schubbewehrungselementen führen, weist die 2. Generation eine höhere Ausnutzung auf. Die Ingenieurprogramme ermöglichen im Vergleich zur Handberechnung einen wirtschaftlicheren Entwurf und die Analyse zeigt weiter, dass die Vergrößerung der Plattendicke zur Erhöhung der Tragfähigkeit beim Durchstanzen effektiver ist als die Vergrößerung der Stützenabmessungen.

Autor	Michaela Rotterová
Universität	ČVUT \| Fakultät für Tragwerk, Tschechische Republik

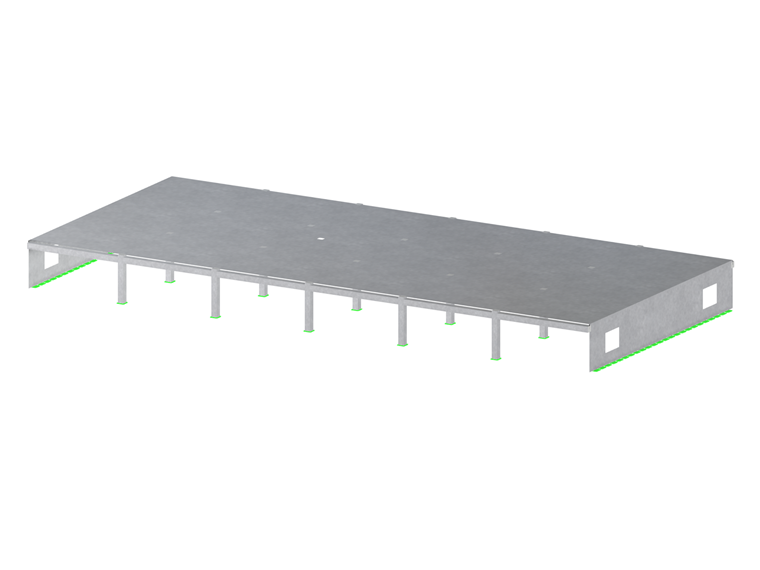

Analyse einer lokal gelagerten Stahlbetonplatte unter Verwendung der FEM in RFEM 6 mit Schwerpunkt auf dem stützengetragenen Durchstanzverhalten.

126x

Entwurf und Nachweis von lokal gestützten Betonplatten

Abstract

Abstract Diese Bachelorarbeit befasst sich mit der Problematik der Bemessung und Bewertung von punktgestützten Stahlbetondecken auf Durchstanzen. Das Hauptziel der Arbeit ist der Vergleich verschiedener Methoden und Werkzeuge für die Bewertung des Durchstanzens und die Bemessung der Schubbewehrung sowie eine anschließende illustrative Analyse des Einflusses der Plattendicke und der Stützenabmessungen auf das Durchstanzen. Die Berechnungen werden an einer vorgegebenen Stahlbetonkonstruktion durchgeführt.

An dieser Konstruktion wird ein Vergleich der Handberechnung nach der 1. und 2. Generation des Eurocodes (ČSN EN 1992-1-1) mit den Ergebnissen der Ingenieurprogramme RFEM 6, SCIA Engineer 25 und FIN EC 2026 angestellt. Aus dem Vergleich der Handberechnung nach der 1. und 2. Generation des Eurocodes (ČSN EN 1992-1-1) geht hervor, dass, obwohl die resultierende Anzahl der Schubbewehrungsleisten und -dorne identisch ist, die durch Handberechnung nach der 2. Generation erzielten Ergebnisse einen höheren Ausnutzungsgrad aufweisen. Dieser Unterschied ist eine Folge des unterschiedlichen theoretischen Ansatzes beider Normen. Die Berechnung in den Ingenieurprogrammen wurde nur nach der 1. Generation des Eurocodes durchgeführt, da die 2. Generation in den Programmen noch nicht implementiert war. Aus dem Vergleich der Ergebnisse der Handberechnung (nach der 1. Generation des Eurocodes) und der Ingenieurprogramme geht hervor, dass mit Hilfe der Ingenieurprogramme eine wirtschaftlichere Bemessung erzielt werden kann.

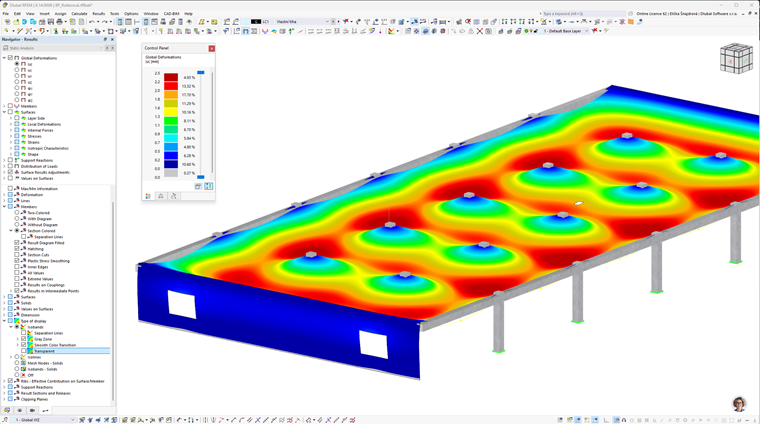

Darstellung der Ergebnisse der linear-elastischen Analyse der Deckenplatte im Programm RFEM 6.

Optimierung der Bewehrung in der Stahlbetondeckenplatte

Im weiteren Teil der Arbeit wurde eine illustrative Analyse des Einflusses der Plattendicke und der Stützenabmessungen auf die Durchstanztragfähigkeit für Elemente ohne Schubbewehrung durchgeführt. Aus den Ergebnissen ist ersichtlich, dass die Vergrößerung der Plattendicke, beispielsweise in Form von Pilzkopfverstärkungen, einen deutlicheren Einfluss auf die Tragfähigkeit hat als die Vergrößerung der Stützenabmessungen.

Aus der Gesamtbewertung ergibt sich, dass die Ingenieurprogramme im Vergleich zum manuellen Vorgehen eine Einsparung an Schubbewehrung mit sich bringen. Aus der illustrativen Analyse geht hervor, dass die Anpassung der Plattendicke eine effektivere Lösung zur Erhöhung der Durchstanztragfähigkeit darstellt als die Vergrößerung des Stützenumfangs.

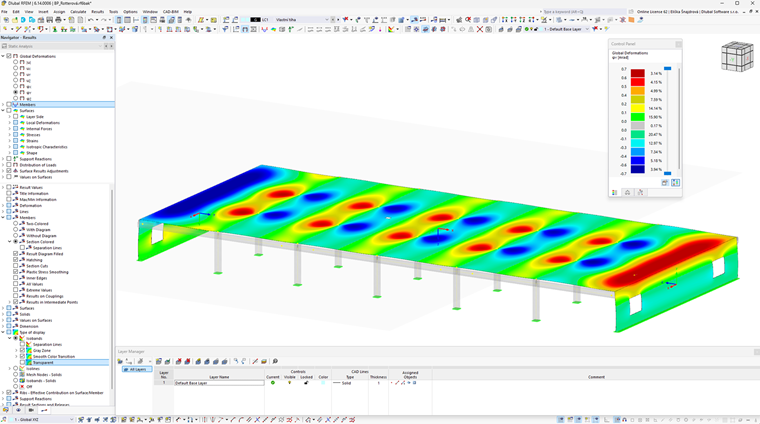

3D-Modell einer monolithischen Stahlbetonplatte mit Durchstanznachweis und Bewehrungsoptimierung nach RFEM 6.

Monolithische Stahlbetonplatte und Bewehrung

Diese Bachelorarbeit nimmt am Wettbewerb Dlubal Talent ČVUT 2026 teil.
